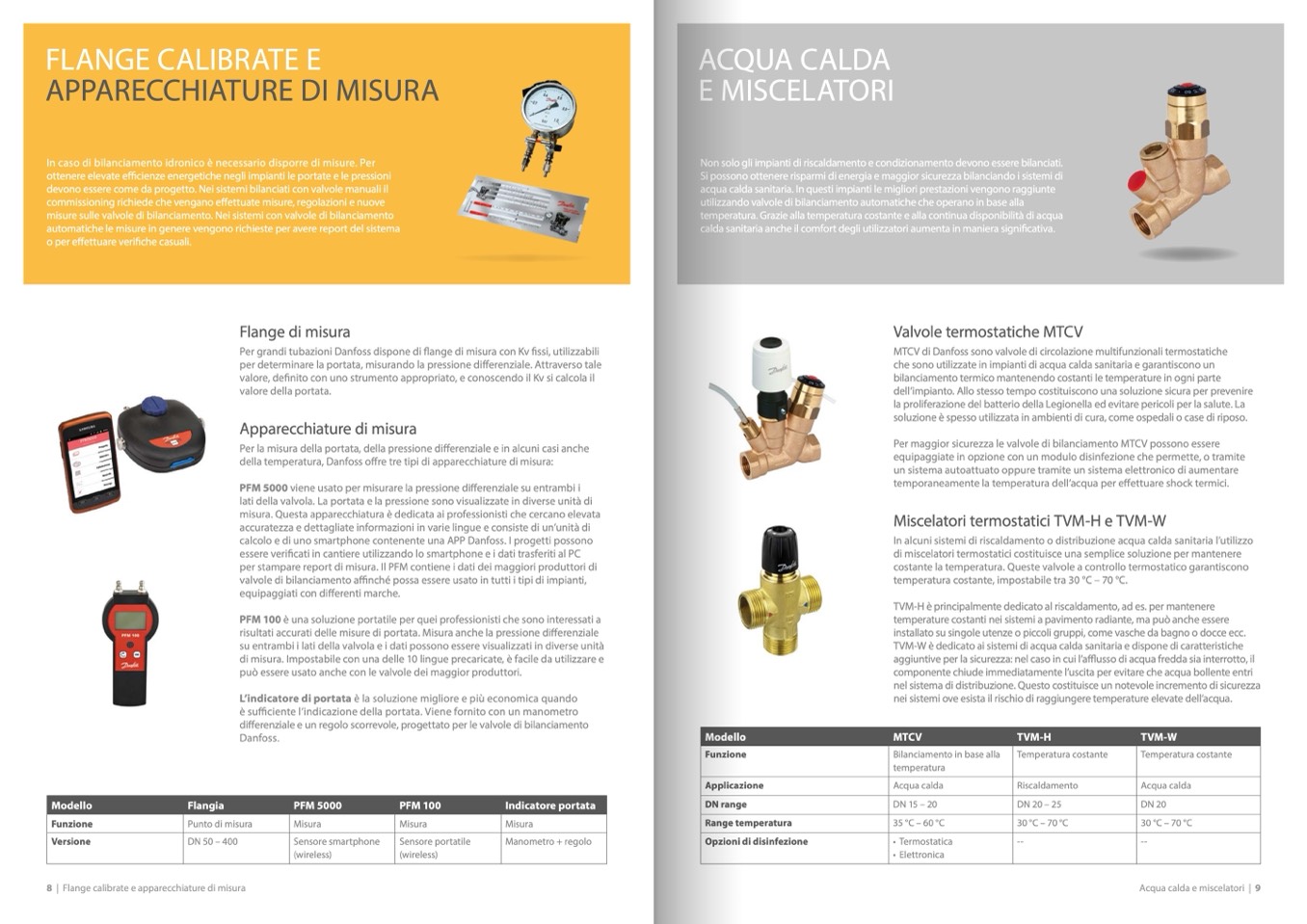

FLANGE CALIBRATE E
APPARECCHIATURE DI MISURA
In caso di bilanciamento idronico è necessario disporre di misure. Per
ottenere elevate efficienze energetiche negli impianti le portate e le pressioni
devono essere come da progetto. Nei sistemi bilanciati con valvole manuali il
commissioning richiede che vengano effettuate misure, regolazioni e nuove
misure sulle valvole di bilanciamento. Nei sistemi con valvole di bilanciamento
automatiche le misure in genere vengono richieste per avere report del sistema
o per effettuare verifiche casuali.
Flange di misura
Per grandi tubazioni Danfoss dispone di flange di misura con Kv
fissi, utilizzabili
per determinare la portata, misurando la pressione differenziale. Attraverso tale
valore, definito con uno strumento appropriato, e conoscendo il Kv si calcola il
valore della portata.
Apparecchiature di misura
Per la misura della portata, della pressione differenziale e in alcuni casi anche
della temperatura, Danfoss offre tre tipi di apparecchiature di misura:
PFM 5000 viene usato per misurare la pressione differenziale su entrambi i
lati della valvola. La portata e la pressione sono visualizzate in diverse unità di
misura. Questa apparecchiatura è dedicata ai professionisti che cercano elevata
accuratezza e dettagliate informazioni in varie lingue e consiste di un’unità di
calcolo e di uno smartphone contenente una APP Danfoss. I progetti possono
essere verificati in cantiere utilizzando lo smartphone e i dati trasferiti al PC
per stampare report di misura. Il PFM contiene i dati dei maggiori produttori di
valvole di bilanciamento affinché possa essere usato in tutti i tipi di impianti,
equipaggiati con differenti marche.
PFM 100 è una soluzione portatile per quei professionisti che sono interessati a
risultati accurati delle misure di portata. Misura anche la pressione differenziale
su entrambi i lati della valvola e i dati possono essere visualizzati in diverse unità
di misura. Impostabile con una delle 10 lingue precaricate, è facile da utilizzare e
può essere usato anche con le valvole dei maggior produttori.
L’indicatore di portata è la soluzione migliore e più economica quando
è sufficiente l’indicazione della portata. Viene fornito con un manometro
differenziale e un regolo scorrevole, progettato per le valvole di bilanciamento
Danfoss.
ACQUA CALDA
E MISCELATORI
Non solo gli impianti di riscaldamento e condizionamento devono essere bilanciati.
Si possono ottenere risparmi di energia e maggior sicurezza bilanciando i sistemi di
acqua calda sanitaria. In questi impianti le migliori prestazioni vengono raggiunte
utilizzando valvole di bilanciamento automatiche che operano in base alla
temperatura. Grazie alla temperatura costante e alla continua disponibilità di acqua
calda sanitaria anche il comfort degli utilizzatori aumenta in maniera significativa.
Valvole termostatiche MTCV
MTCV di Danfoss sono valvole di circolazione multifunzionali termostatiche
che sono utilizzate in impianti di acqua calda sanitaria e garantiscono un
bilanciamento termico mantenendo costanti le temperature in ogni parte
dell’impianto. Allo stesso tempo costituiscono una soluzione sicura per prevenire
la proliferazione del batterio della Legionella ed evitare pericoli per la salute. La
soluzione è spesso utilizzata in ambienti di cura, come ospedali o case di riposo.
Per maggior sicurezza le valvole di bilanciamento MTCV possono essere
equipaggiate in opzione con un modulo disinfezione che permette, o tramite
un sistema autoattuato oppure tramite un sistema elettronico di aumentare
temporaneamente la temperatura dell’acqua per effettuare shock termici.
Miscelatori termostatici TVM-H e TVM-W
In alcuni sistemi di riscaldamento o distribuzione acqua calda sanitaria l’utilizzo
di miscelatori termostatici costituisce una semplice soluzione per mantenere
costante la temperatura. Queste valvole a controllo termostatico garantiscono
temperatura costante, impostabile tra 30 °C – 70 °C.
TVM-H è principalmente dedicato al riscaldamento, ad es. per mantenere
temperature costanti nei sistemi a pavimento radiante, ma può anche essere
installato su singole utenze o piccoli gruppi, come vasche da bagno o docce ecc.
TVM-W è dedicato ai sistemi di acqua calda sanitaria e dispone di caratteristiche
aggiuntive per la sicurezza: nel caso in cui l’afflusso di acqua fredda sia interrotto, il
componente chiude immediatamente l’uscita per evitare che acqua bollente entri
nel sistema di distribuzione. Questo costituisce un notevole incremento di sicurezza
nei sistemi ove esista il rischio di raggiungere temperature elevate dell’acqua.
Modello
Funzione
Applicazi
DN range
Range temperatura
Opzioni di disinfezione
MTCV
TVM-H
TVM-W
Bilanciamento in base alla
temperatura
Temperatura costante
Temperatura costante
one
Acqua calda
Riscaldamento
Acqua calda
Modello
Flangia
PFM 5000
PFM 100
Indicatore portata
Funzione
Punto di misura
Misura
Misura
Misura
Versione
DN 50 – 400 Sensore smartphone
(wireless)
Sensore portatile
(wireless)
Manometro + regolo
DN 15 – 20
DN 20 – 25
DN 20
35 °C – 60 °C
30 °C – 70 °C
30 °C – 70 °C
• Termostatica
• Elettronica
--
--
8 | Flange calibrate e apparecchiature di misura
Acqua calda e miscelatori | 9
