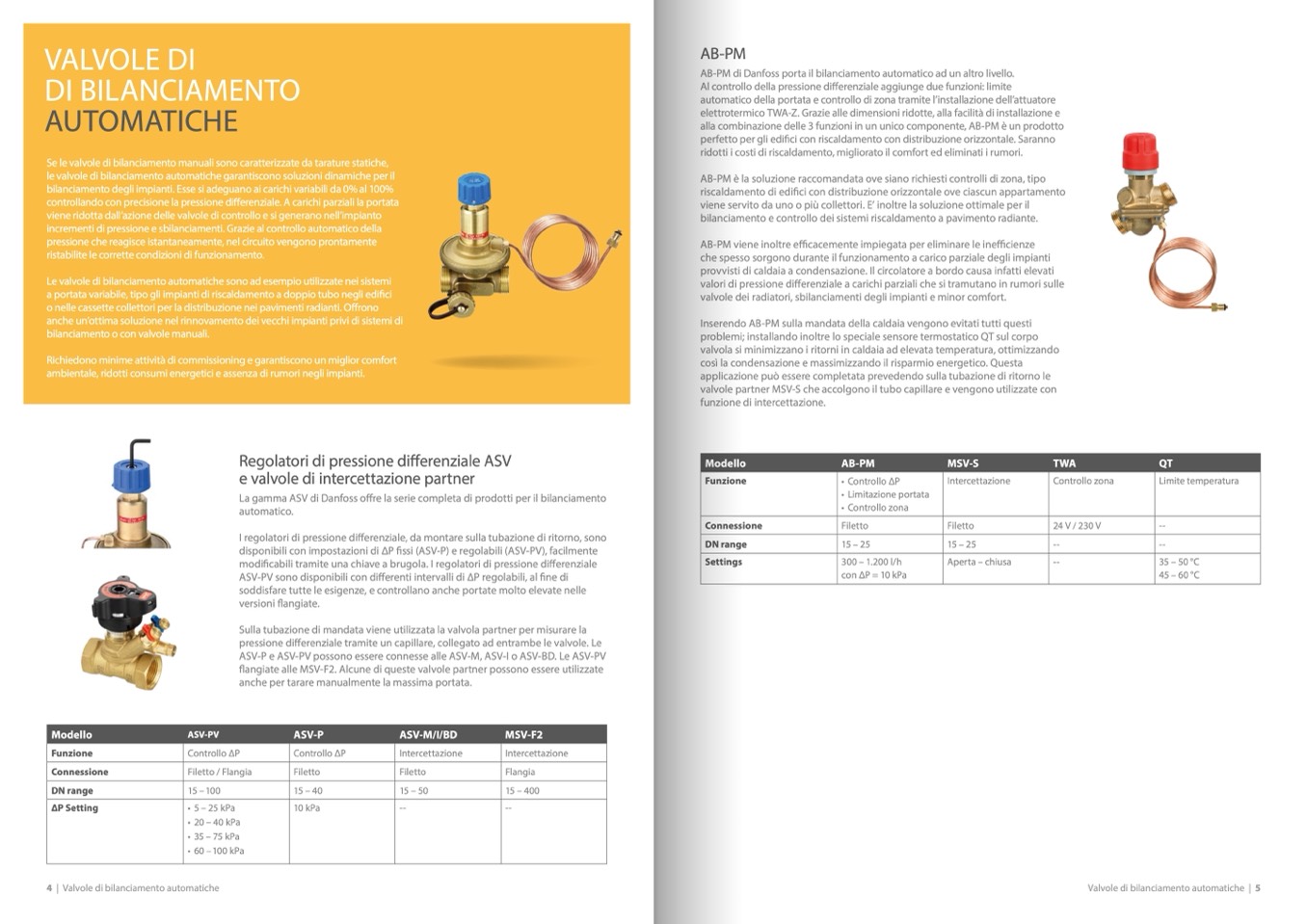

VALVOLE DI
DI BILANCIAMENTO
AUTOMATICHE
Se le valvole di bilanciamento manuali sono caratterizzate da tarature statiche,
le valvole di bilanciamento automatiche garantiscono soluzioni dinamiche per il
bilanciamento degli impianti. Esse si adeguano ai carichi variabili da 0% al 100%
controllando con precisione la pressione differenziale. A carichi parziali la portata
viene ridotta dall’azione delle valvole di controllo e si generano nell’impianto
incrementi di pressione e sbilanciamenti. Grazie al controllo automatico della
pressione che reagisce istantaneamente, nel circuito vengono prontamente
ristabilite le corrette condizioni di funzionamento.
Le valvole di bilanciamento automatiche sono ad esempio utilizzate nei sistemi
a portata variabile, tipo gli impianti di riscaldamento a doppio tubo negli edifici
o nelle cassette collettori per la distribuzione nei pavimenti radianti. Offrono
anche un’ottima soluzione nel rinnovamento dei vecchi impianti privi di sistemi di
bilanciamento o con valvole manuali.
Richiedono minime attività di commissioning e garantiscono un miglior comfort
ambientale, ridotti consumi energetici e assenza di rumori negli impianti.
Regolatori di pressione differenziale ASV
e valvole di intercettazione partner
La gamma ASV di Danfoss offre la serie completa di prodotti per il bilanciamento
automatico.
I regolatori di pressione differenziale, da montare sulla tubazione di ritorno, sono
disponibili con impostazioni di ΔP fissi (ASV-P) e regolabili (ASV-PV), facilmente
modificabili tramite una chiave a brugola. I regolatori di pressione differenziale
ASV-PV sono disponibili con differenti intervalli di ΔP regolabili, al fine di
soddisfare tutte le esigenze, e controllano anche portate molto elevate nelle
versioni flangiate.
Sulla tubazione di mandata viene utilizzata la valvola partner per misurare la
pressione differenziale tramite un capillare, collegato ad entrambe le valvole. Le
ASV-P e ASV-PV possono essere connesse alle ASV-M, ASV-I o ASV-BD. Le ASV-PV
flangiate alle MSV-F2. Alcune di queste valvole partner possono essere utilizzate
anche per tarare manualmente la massima portata.
AB-PM
MSV-S
TWA
QT
• Controllo ΔP
• Limitazione portata
• Controllo zona
Intercettazione
Controllo zona
Limite temperatura
Filetto
Filetto
24 V / 230 V
--
15 – 25
15 – 25
--
--
300 – 1.200 l/h
con ΔP = 10 kPa
Aperta – chiusa
--
35 – 50 °C
45 – 60 °C
Modello
ASV-PV
ASV-P
ASV-M/I/BD
MSV-F2
Funzione
Controllo ΔP Controllo ΔP
Intercettazione Intercettazione
Connessione
Filetto / Flangia
Filetto
Filetto
Flangia
DN range
15 – 100
15 – 40
15 – 50
15 – 400
ΔP Setting
• 5 – 25 kPa
• 20 – 40 kPa
• 35 – 75 kPa
• 60 –100 kPa
10 kPa
-- --
4 | Valvole di bilanciamento automatiche
AB-PM
AB-PM di Danfoss porta il bilanciamento automatico ad un altro livello.
Al controllo della pressione differenziale aggiunge due funzioni: limite
automatico della portata e controllo di zona tramite l’installazione dell’attuatore
elettrotermico TWA-Z. Grazie alle dimensioni ridotte, alla facilità di installazione e
alla combinazione delle 3 funzioni in un unico componente, AB-PM è un prodotto
perfetto per gli edifici con riscaldamento con distribuzione orizzontale. Saranno
ridotti i costi di riscaldamento, migliorato il comfort ed eliminati i rumori.
AB-PM è la soluzione raccomandata ove siano richiesti controlli di zona, tipo
riscaldamento di edifici con distribuzione orizzontale ove ciascun appartamento
viene servito da uno o più collettori. E’ inoltre la soluzione ottimale per il
bilanciamento e controllo dei sistemi riscaldamento a pavimento radiante.
AB-PM viene inoltre efficacemente impiegata per eliminare le inefficienze
che spesso sorgono durante il funzionamento a carico parziale degli impianti
provvisti di caldaia a condensazione. Il circolatore a bordo causa infatti elevati
valori di pressione differenziale a carichi parziali che si tramutano in rumori sulle
valvole dei radiatori, sbilanciamenti degli impianti e minor comfort.
Inserendo AB-PM sulla mandata della caldaia vengono evitati tutti questi
problemi; installando inoltre lo speciale sensore termostatico QT sul corpo
valvola si minimizzano i ritorni in caldaia ad elevata temperatura, ottimizzando
così la condensazione e massimizzando il risparmio energetico. Questa
applicazione può essere completata prevedendo sulla tubazione di ritorno le
valvole partner MSV-S che accolgono il tubo capillare e vengono utilizzate con
funzione di intercettazione.
Modello
Funzione
Connessione
DN range
Settings
Valvole di bilanciamento automatiche | 5
