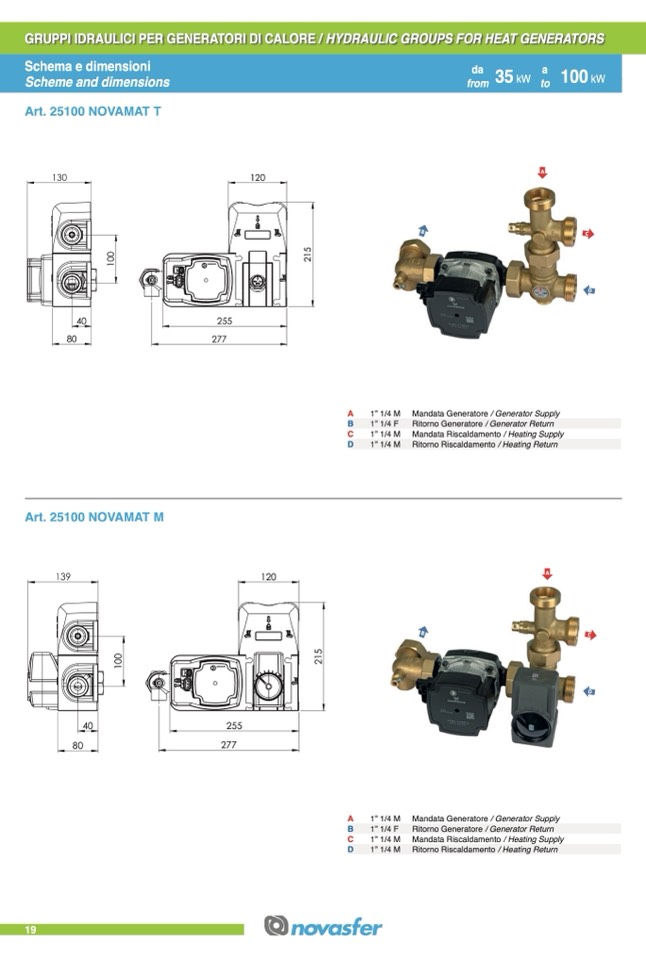

GRUPPI IDRAULICI PER GENERATORI DI CALORE / HYDRAULIC GROUPS FOR HEAT GENERATORS

Schema e dimensioni

Scheme and dimensions

Art. 25100 NOVAMAT T

da

35

kW

a

100

kW

40

255

80

277

Art. 25100 NOVAMAT M

19

40

255

80

277

120

120

A 1” 1/4 M

B 1” 1/4 F

C 1” 1/4 M

D 1” 1/4 M

Mandata Generatore / Generator Supply

Ritorno Generatore / Generator Return

Mandata Riscaldamento / Heating Supply

Ritorno Riscaldamento / Heating Return

A

A 1” 1/4 M

B 1” 1/4 F

C 1” 1/4 M

D 1” 1/4 M

Mandata Generatore / Generator Supply

Ritorno Generatore / Generator Return

Mandata Riscaldamento / Heating Supply

Ritorno Riscaldamento / Heating Return
