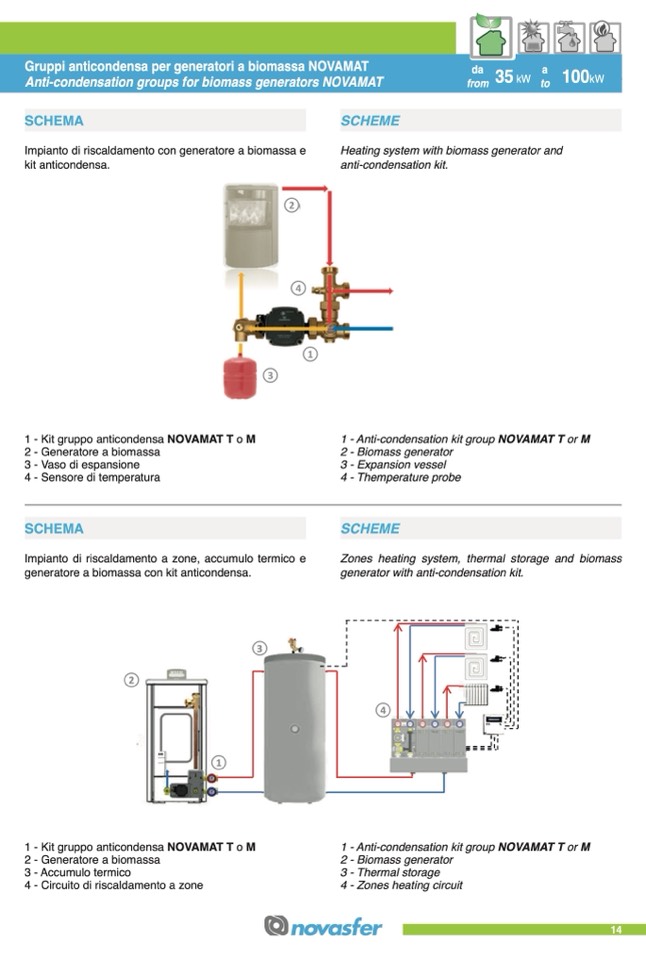

SCHEME

Heating system with biomass generator and

anti-condensation kit.

SCHEMA

Impianto di riscaldamento con generatore a biomassa e

kit anticondensa.

1 - Kit gruppo anticondensa NOVAMAT T o M

2 - Generatore a biomassa

3 - Vaso di espansione

4 - Sensore di temperatura

1 - Anti-condensation kit group NOVAMAT T or M

2 - Biomass generator

3 - Expansion vessel

4 - Themperature probe

SCHEMA

Impianto di riscaldamento a zone, accumulo termico e

generatore a biomassa con kit anticondensa.

SCHEME

Zones heating system, thermal storage and biomass

generator with anti-condensation kit.

1 - Kit gruppo anticondensa NOVAMAT T o M

2 - Generatore a biomassa

3 - Accumulo termico

4 - Circuito di riscaldamento a zone

1 - Anti-condensation kit group NOVAMAT T or M

2 - Biomass generator

3 - Thermal storage

4 - Zones heating circuit

14

Gruppi anticondensa per generatori a biomassa NOVAMAT

Anti-condensation groups for biomass generators NOVAMAT

da

da

35

kW

a

a

100

kW

from

17

ktWo

47

kW

from

to

2

3

1

4
