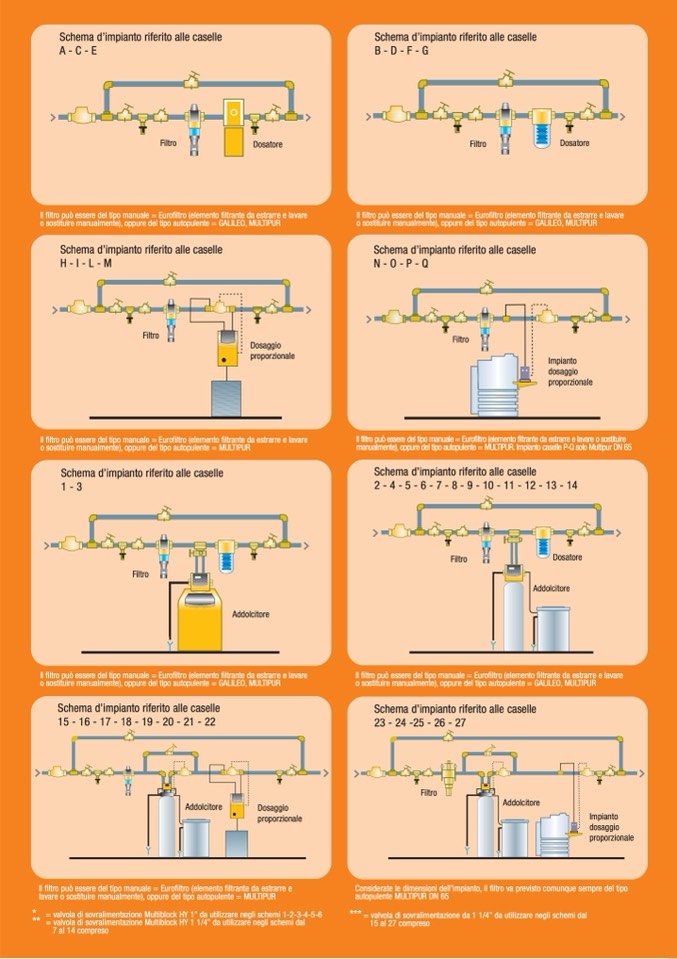

Schema d’impianto riferito alle caselle
Schema d’impianto riferito alle caselle
A-C-E
B-D-F-G
Filtro
Dosatore
Il filtro può essere del tipo manuale = Eurofiltro (elemento filtrante da estrarre e lavare
o sostituire manualmente), oppure del tipo autopulente = GALILEO, MULTIPUR
Schema d’impianto riferito alle caselle
H-I-L-M
N-O-P-Q
Filtro
Il filtro può essere del tipo manuale = Eurofiltro (elemento filtrante da estrarre e lavare
o sostituire manualmente), oppure del tipo autopulente = MULTIPUR
Il filtro può essere del tipo manuale = Eurofiltro (elemento filtrante da estrarre e lavare o sostituire
manualmente), oppure del tipo autopulente = MULTIPUR. Impianto caselle P-Q solo Multipur DN 65
Schema d’impianto riferito alle caselle
2 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14
Schema d’impianto riferito alle caselle
1-3
Filtro
Filtro
Dosatore
Addolcitore
Il filtro può essere del tipo manuale = Eurofiltro (elemento filtrante da estrarre e lavare
o sostituire manualmente), oppure del tipo autopulente = GALILEO, MULTIPUR
Il filtro può essere del tipo manuale = Eurofiltro (elemento filtrante da estrarre e lavare
o sostituire manualmente), oppure del tipo autopulente = GALILEO, MULTIPUR
Schema d’impianto riferito alle caselle
15 - 16 - 17 - 18 - 19 - 20 - 21 - 22
Addolcitore
Dosaggio
proporzionale
Schema d’impianto riferito alle caselle
23 - 24 -25 - 26 - 27
Filtro
Addolcitore
Considerate le dimensioni dell’impianto, il filtro va previsto comunque sempre del tipo
autopulente MULTIPUR DN 65
*** = valvola di sovralimentazione da 1 1/4” da utilizzare negli schemi dal
15 al 27 compreso
Il filtro può essere del tipo manuale = Eurofiltro (elemento filtrante da estrarre e
lavare o sostituire manualmente), oppure del tipo autopulente = MULTIPUR
*
** = valvola di sovralimentazione Multiblock HY 1 1/4” da utilizzare negli schemi dal
= valvola di sovralimentazione Multiblock HY 1” da utilizzare negli schemi 1-2-3-4-5-6
7 al 14 compreso
Dosaggio
proporzionale
Filtro
Addolcitore
Filtro
Dosatore
Il filtro può essere del tipo manuale = Eurofiltro (elemento filtrante da estrarre e lavare
o sostituire manualmente), oppure del tipo autopulente = GALILEO, MULTIPUR
Schema d’impianto riferito alle caselle
Impianto
dosaggio
proporzionale
Impianto
dosaggio
proporzionale
