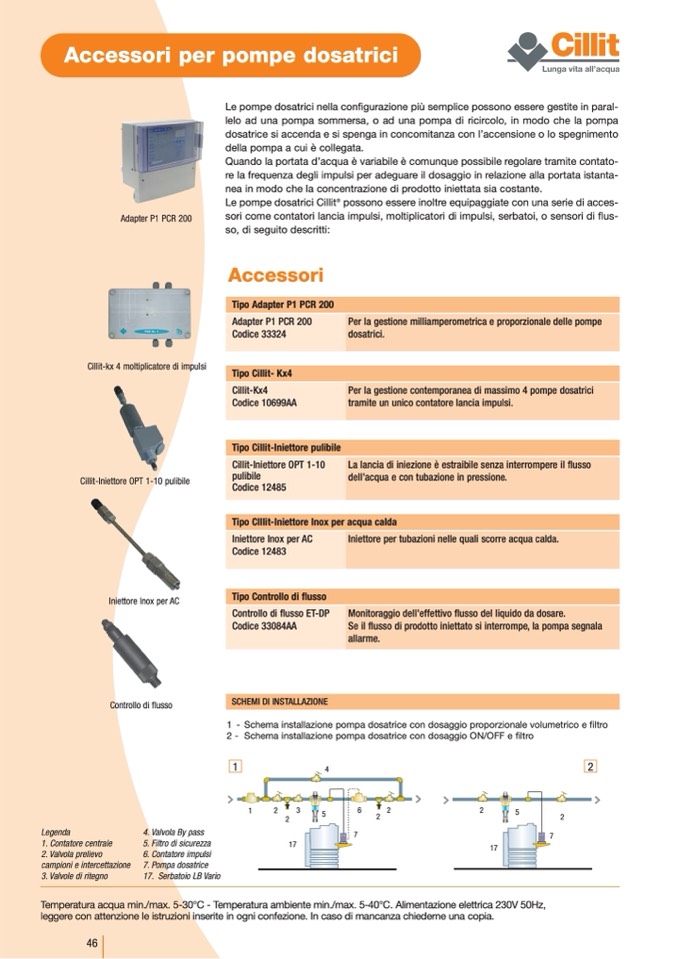

Accessori per pompe dosatrici

Adapter P1 PCR 200

Cillit-kx 4 moltiplicatore di impulsi

Cillit-Iniettore OPT 1-10 pulibile

Iniettore Inox per AC

Controllo di flusso

Le pompe dosatrici nella configurazione più semplice possono essere gestite in paral-

lelo ad una pompa sommersa, o ad una pompa di ricircolo, in modo che la pompa

dosatrice si accenda e si spenga in concomitanza con l’accensione o lo spegnimento

della pompa a cui è collegata.

Quando la portata d’acqua è variabile è comunque possibile regolare tramite contato-

re la frequenza degli impulsi per adeguare il dosaggio in relazione alla portata istanta-

nea in modo che la concentrazione di prodotto iniettata sia costante.

Le pompe dosatrici Cillit

®

possono essere inoltre equipaggiate con una serie di acces-

sori come contatori lancia impulsi, moltiplicatori di impulsi, serbatoi, o sensori di flus-

so, di seguito descritti:

Accessori

Tipo Adapter P1 PCR 200

Adapter P1 PCR 200

Codice 33324

Per la gestione milliamperometrica e proporzionale delle pompe

dosatrici.

Tipo Cillit- Kx4

Cillit-Kx4

Codice 10699AA

Per la gestione contemporanea di massimo 4 pompe dosatrici

tramite un unico contatore lancia impulsi.

Tipo Cillit-Iniettore pulibile

Cillit-Iniettore OPT 1-10

pulibile

Codice 12485

La lancia di iniezione è estraibile senza interrompere il flusso

dell’acqua e con tubazione in pressione.

Tipo CIllit-Iniettore Inox per acqua calda

Iniettore Inox per AC

Codice 12483

Iniettore per tubazioni nelle quali scorre acqua calda.

Tipo Controllo di flusso

Controllo di flusso ET-DP

Codice 33084AA

Monitoraggio dell’effettivo flusso del liquido da dosare.

Se il flusso di prodotto iniettato si interrompe, la pompa segnala

allarme.

SCHEMI DI INSTALLAZIONE

1 - Schema installazione pompa dosatrice con dosaggio proporzionale volumetrico e filtro

2 - Schema installazione pompa dosatrice con dosaggio ON/OFF e filtro

1

4

2

>

>

>

>

1

2

3

5

6

2

2

2

5

2

Legenda

1. Contatore centrale

2. Valvola prelievo

campioni e intercettazione

3. Valvole di ritegno

2

4. Valvola By pass

5. Filtro di sicurezza

17

6. Contatore impulsi

7. Pompa dosatrice

17. Serbatoio LB Vario

7

7

17

Temperatura acqua min./max. 5-30°C - Temperatura ambiente min./max. 5-40°C. Alimentazione elettrica 230V 50Hz,

leggere con attenzione le istruzioni inserite in ogni confezione. In caso di mancanza chiederne una copia.
