1

Tipo Galileo Combi/Bio

Portata m

3

/h con �p = 0,2 bar

Portata m

3

/h con �p = 0,5 bar

Portata m

3

/h con �p = 0,7 bar

Raccordi

Riduttori di pressione

Pressione min./max. bar

Capacità filtrante μm

Misure ingombro uguale per

tutti i modelli max. LxHxP

3/4” NHY

3,0

4,5

6,0

3/4”

no

2,5-16

90

1” NHY

3,5

5,0

7,0

1”

no

2,5-16

90

1 1/4” NHY

4,0

6,0

8,0

1 1/4”

no

2,5-16

90

3/4” NHY

Combi

3,0

4,5

6,0

3/4”

si

2,5-16

90

1” NHY

Combi

3,5

5,0

7,0

1”

si

2,5-16

90

1 1/4” NHY

Combi

4,0

6,0

8,0

1 1/4”

si

2,5-16

90

2

Galileo 3/4”-1 1/4” NHY

(versione batteriostatica)

4

Galileo Bio Combi 3/4”-1 1/4” NHY

(completo di riduttore

di pressione e corona Bio AG

batteriostatica)

Corona Bio AG

“Apparecchiatura per il

trattamento di acque

potabili”

L

P

H

Galileo 3/4”-1 1/4” NHY

3

1

Galileo

Codice 12990AA 12991AA 12992AA

Modello base

Galileo Combi 3/4”-1 1/4” NHY

(completo di riduttore

di pressione)

12995AA 12996AA

12995AG 12996AG

12997AA

12997AG

2

3

4

Galileo Bio

Codice

Modello batteriostatico

Galileo Combi

Codice

12990AG

12991AG

12992AG

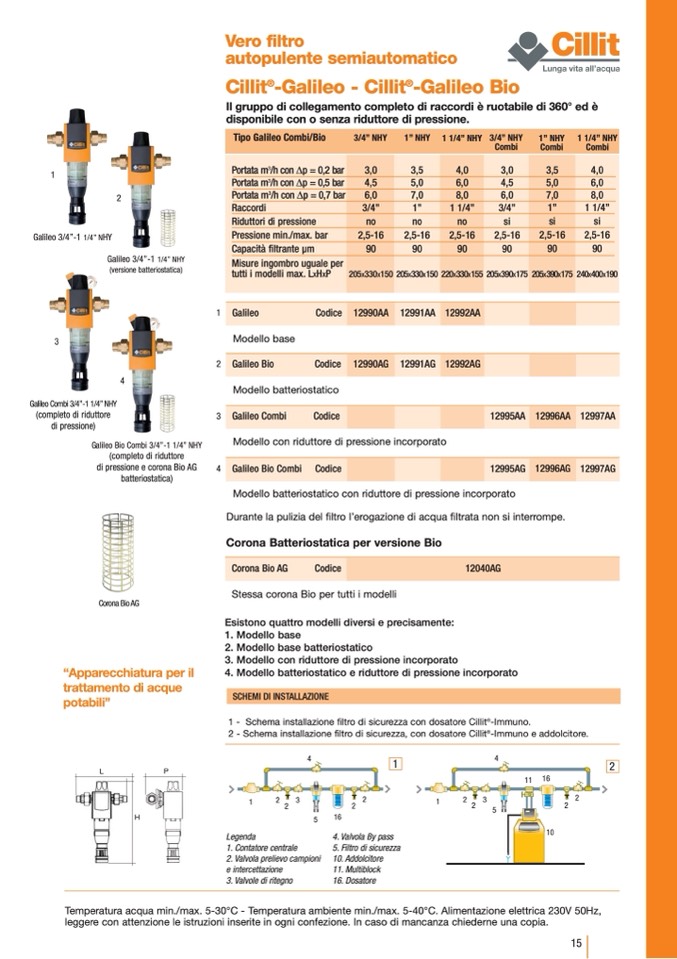

Vero filtro

autopulente semiautomatico

Cillit

®

-Galileo - Cillit

®

-Galileo Bio

Il gruppo di collegamento completo di raccordi è ruotabile di 360° ed è

disponibile con o senza riduttore di pressione.

Modello con riduttore di pressione incorporato

Galileo Bio Combi

Codice

205x330x150 205x330x150 220x330x155 205x390x175 205x390x175 240x400x190

Modello batteriostatico con riduttore di pressione incorporato

Durante la pulizia del filtro l’erogazione di acqua filtrata non si interrompe.

Corona Batteriostatica per versione Bio

Corona Bio AG

Codice

12040AG

Stessa corona Bio per tutti i modelli

Esistono quattro modelli diversi e precisamente:

1. Modello base

2. Modello base batteriostatico

3. Modello con riduttore di pressione incorporato

4. Modello batteriostatico e riduttore di pressione incorporato

SCHEMI DI INSTALLAZIONE

1 - Schema installazione filtro di sicurezza con dosatore Cillit

®

-Immuno.

2 - Schema installazione filtro di sicurezza, con dosatore Cillit

®

-Immuno e addolcitore.

1

2

3

2

1

2

3

2

2

2

2

5

2

Legenda

1. Contatore centrale

2. Valvola prelievo campioni

e intercettazione

3. Valvole di ritegno

4. Valvola By pass

5. Filtro di sicurezza

10. Addolcitore

11. Multiblock

16. Dosatore

10

4

1

4

2

>

>

>

>

5

16

Temperatura acqua min./max. 5-30°C - Temperatura ambiente min./max. 5-40°C. Alimentazione elettrica 230V 50Hz,

leggere con attenzione le istruzioni inserite in ogni confezione. In caso di mancanza chiederne una copia.

11

16
