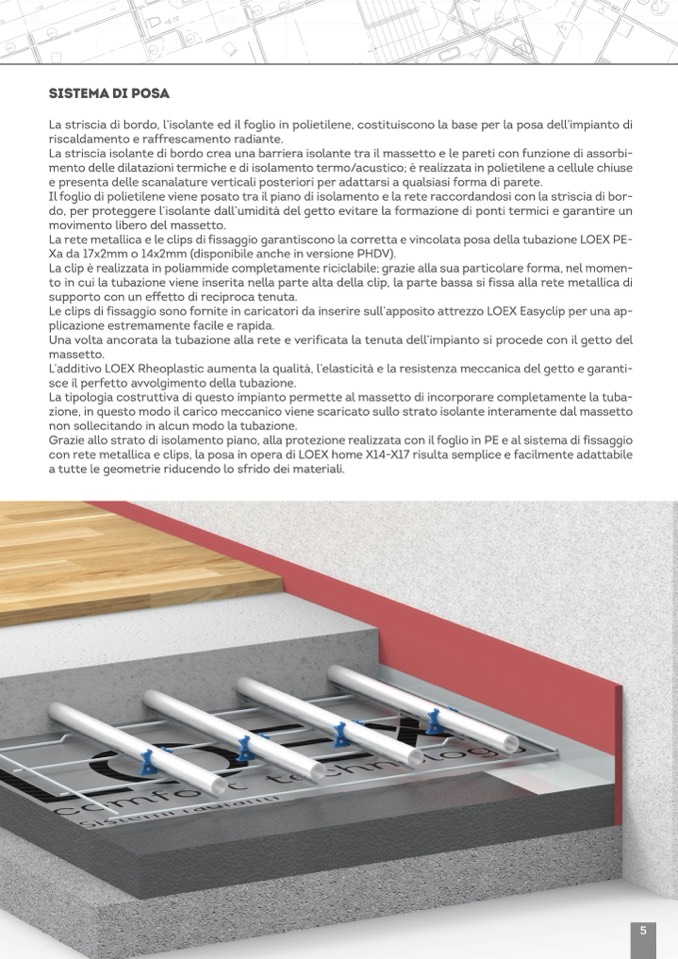

SISTEMA DI POSA
La striscia di bordo, l’isolante ed il foglio in polietilene, costituiscono la base per la posa dell’impianto di
riscaldamento e raffrescamento radiante.
La striscia isolante di bordo crea una barriera isolante tra il massetto e le pareti con funzione di assorbi-
mento delle dilatazioni termiche e di isolamento termo/acustico; è realizzata in polietilene a cellule chiuse
e presenta delle scanalature verticali posteriori per adattarsi a qualsiasi forma di parete.
Il foglio di polietilene viene posato tra il piano di isolamento e la rete raccordandosi con la striscia di bor-
do, per proteggere l’isolante dall’umidit
à del getto evitare la formazione di ponti termici e garantire un
movimento libero del massetto.
La rete metallica e le clips di fissaggio garantiscono la corretta e vincolata posa della tubazione LOEX PE-
Xa da 17x2mm o 14x2mm (disponibile anche in versione PHDV).
La clip è realizzata in poliammide completamente riciclabile; grazie alla sua particolare forma, nel momen-
to in cui la tubazione viene inserita nella parte alta della clip, la parte bassa si fissa alla rete metallica di
supporto con un effetto di reciproca tenuta.
Le clips di fissaggio sono fornite in caricatori da inserire sull’apposito attrezzo LOEX Easyclip per una ap-
plicazione estremamente facile e rapida.
Una volta ancorata la tubazione alla rete e verificata la tenuta dell’impianto si procede con il getto del
massetto.
L’additivo LOEX Rheoplastic aumenta la qualità, l’elasticità e la resistenza meccanica del getto e garanti-
sce il perfetto avvolgimento della tubazione.
La tipologia costruttiva di questo impianto permette al massetto di incorporare completamente la tuba-
zione, in questo modo il carico meccanico viene scaricato sullo strato isolante interamente dal massetto
non sollecitando in alcun modo la tubazione.
Grazie allo strato di isolamento piano, alla protezione realizzata con il foglio in PE e al sistema di fissaggio
con rete metallica e clips, la posa in opera di LOEX home X14-X17 risulta semplice e facilmente adattabile
a tutte le geometrie riducendo lo sfrido dei materiali.
