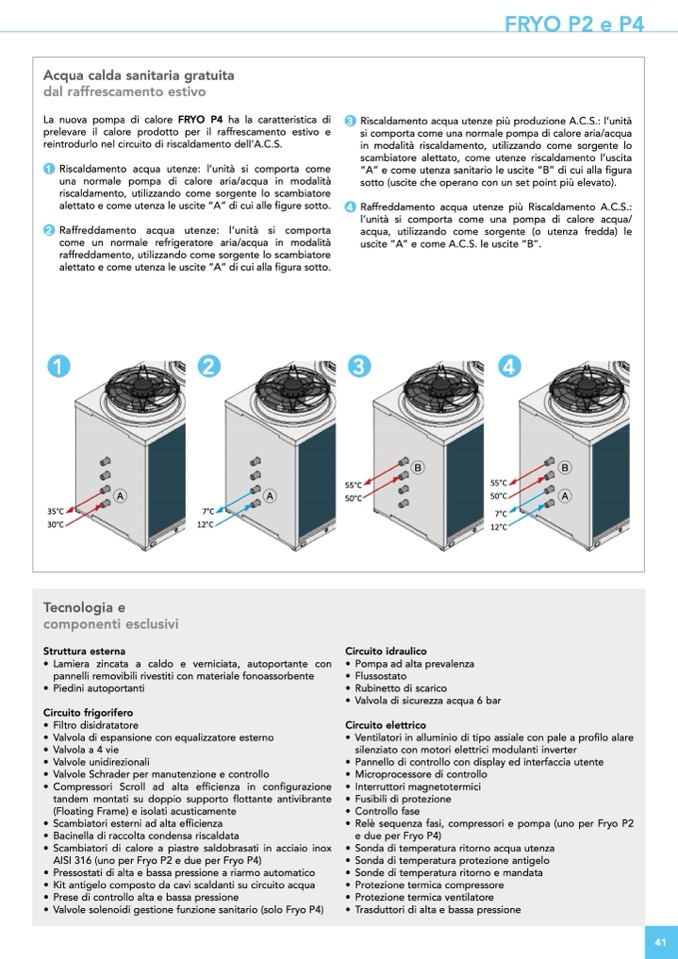

FRYO P2 e P4

Acqua calda sanitaria gratuita

dal raffrescamento estivo

La nuova pompa di calore FRYO P4 ha la caratteristica di

prelevare il calore prodotto per il raffrescamento estivo e

reintrodurlo nel circuito di riscaldamento dell’A.C.S.

1 Riscaldamento acqua utenze: l’unità si comporta come

una normale pompa di calore aria/acqua in modalità

riscaldamento, utilizzando come sorgente lo scambiatore

alettato e come utenza le uscite “A” di cui alle figure sotto.

2 Raffreddamento acqua utenze: l’unit

à si comporta

come un normale refrigeratore aria/acqua in modalità

raffreddamento, utilizzando come sorgente lo scambiatore

alettato e come utenza le uscite “A” di cui alla figura sotto.

3 Riscaldamento acqua utenze più produzione A.C.S.: l’unità

si comporta come una normale pompa di calore aria/acqua

in modalità riscaldamento, utilizzando come sorgente lo

scambiatore alettato, come utenze riscaldamento l’uscita

“A” e come utenza sanitario le uscite “B” di cui alla figura

sotto (uscite che operano con un set point più elevato).

4 Raffreddamento acqua utenze più Riscaldamento A.C.S.:

l’unità si comporta come una pompa di calore acqua/

acqua, utilizzando come sorgente (o utenza fredda) le

uscite “A” e come A.C.S. le uscite “B”.

1

2

3

4

B

B

55°C

A

A

50°C

50°C

A

55°C

35°C

7°C

30°C

12°C

7°C

12°C

Tecnologia e

componenti esclusivi

Struttura esterna

• Lamiera zincata a caldo e verniciata, autoportante con

pannelli removibili rivestiti con materiale fonoassorbente

• Piedini autoportanti

Circuito frigorifero

• Filtro disidratatore

• Valvola di espansione con equalizzatore esterno

• Valvola a 4 vie

• Valvole unidirezionali

• Valvole Schrader per manutenzione e controllo

• Compressori Scroll ad alta efficienza in configurazione

tandem montati su doppio supporto flottante antivibrante

(Floating Frame) e isolati acusticamente

• Scambiatori esterni ad alta efficienza

• Bacinella di raccolta condensa riscaldata

• Scambiatori di calore a piastre saldobrasati in acciaio inox

AISI 316 (uno per Fryo P2 e due per Fryo P4)

• Pressostati di alta e bassa pressione a riarmo automatico

• Kit antigelo composto da cavi scaldanti su circuito acqua

• Prese di controllo alta e bassa pressione

• Valvole solenoidi gestione funzione sanitario (solo Fryo P4)

Circuito idraulico

• Pompa ad alta prevalenza

• Flussostato

• Rubinetto di scarico

• Valvola di sicurezza acqua 6 bar

Circuito elettrico

• Ventilatori in alluminio di tipo assiale con pale a profilo alare

silenziato con motori elettrici modulanti inverter

• Pannello di controllo con display ed interfaccia utente

• Microprocessore di controllo

• Interruttori magnetotermici

• Fusibili di protezione

• Controllo fase

• Relè sequenza fasi, compressori e pompa (uno per Fryo P2

e due per Fryo P4)

• Sonda di temperatura ritorno acqua utenza

• Sonda di temperatura protezione antigelo

• Sonde di temperatura ritorno e mandata

• Protezione termica compressore

• Protezione termica ventilatore

• Trasduttori di alta e bassa pressione
