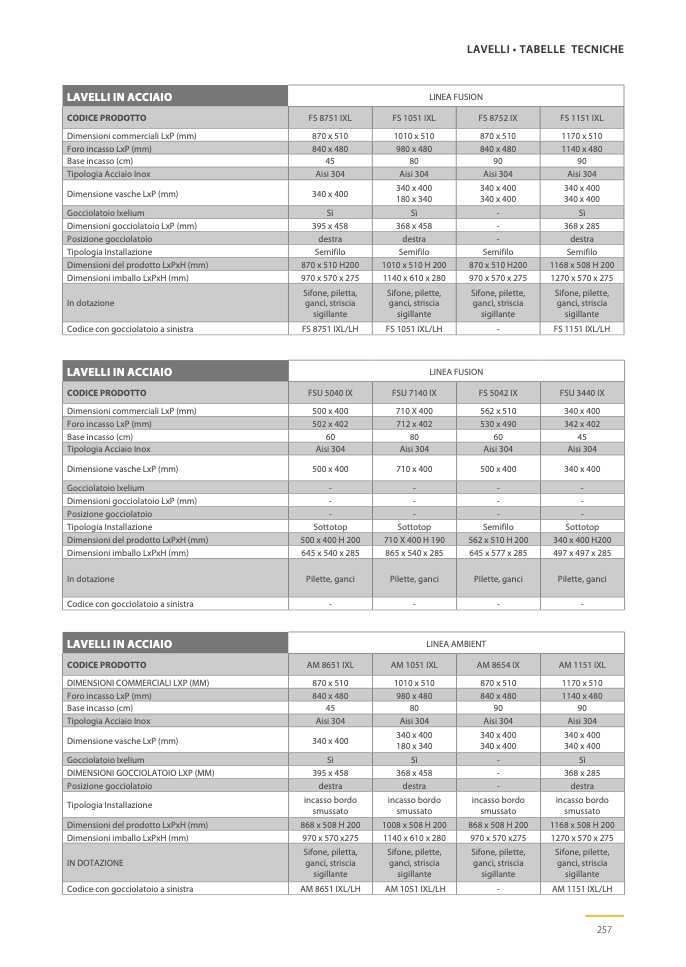

LAVELLI • TABELLE TECNICHE
LAVELLI IN ACCIAIO LINEA FUSION
CODICE PRODOTTO FS 8751 IXL FS 1051 IXL FS 8752 IX FS 1151 IXL
Dimensioni commerciali LxP (mm) 870 x 510 1010 x 510 870 x 510
1170 x 510
Foro incasso LxP (mm) 840 x 480 980 x 480 840 x 480 1140 x 480
Base incasso (cm) 45 80 90
90
Tipologia Acciaio Inox Aisi 304 Aisi 304 Aisi 304 Aisi 304
Dimensione vasche LxP (mm) 340 x 400
340 x 400
180 x 340
340 x 400
340 x 400
340 x 400
340 x 400
Gocciolatoio Ixelium Sì Sì -
Sì
Dimensioni gocciolatoio LxP (mm) 395 x 458 368 x 458 - 368 x 285
Posizione gocciolatoio destra destra - destra
Tipologia Installazione Semifilo Semifilo Semifilo
Semifilo
Dimensioni del prodotto LxPxH (mm) 870 x 510 H200 1010 x 510 H 200 870 x 510 H200 1168 x 508 H 200
Dimensioni imballo LxPxH (mm) 970 x 570 x 275 1140 x 610 x 280 970 x 570 x 275
1270 x 570 x 275
In dotazione
Sifone, piletta,
ganci, striscia
sigillante
Sifone, pilette,
ganci, striscia
sigillante
Sifone, pilette,
ganci, striscia
sigillante
Sifone, pilette,
ganci, striscia
sigillante
Codice con gocciolatoio a sinistra FS 8751 IXL/LH FS 1051 IXL/LH -
FS 1151 IXL/LH
LAVELLI IN ACCIAIO LINEA FUSION
CODICE PRODOTTO FSU 5040 IX FSU 7140 IX FS 5042 IX FSU 3440 IX
Dimensioni commerciali LxP (mm) 500 x 400 710 X 400 562 x 510
340 x 400
Foro incasso LxP (mm) 502 x 402 712 x 402 530 x 490 342 x 402
Base incasso (cm) 60 80 60 45
Tipologia Acciaio Inox Aisi 304 Aisi 304 Aisi 304
Aisi 304
Dimensione vasche LxP (mm) 500 x 400 710 x 400 500 x 400 340 x 400
Gocciolatoio Ixelium - - -
-
Dimensioni gocciolatoio LxP (mm) - - - -
Posizione gocciolatoio - - -
-
Tipologia Installazione Sottotop Sottotop Semifilo Sottotop
Dimensioni del prodotto LxPxH (mm) 500 x 400 H 200 710 X 400 H 190 562 x 510 H 200
340 x 400 H200
Dimensioni imballo LxPxH (mm) 645 x 540 x 285 865 x 540 x 285 645 x 577 x 285
497 x 497 x 285
In dotazione Pilette, ganci Pilette, ganci Pilette, ganci Pilette, ganci
Codice con gocciolatoio a sinistra - - -
-
LAVELLI IN ACCIAIO LINEA AMBIENT
CODICE PRODOTTO AM 8651 IXL AM 1051 IXL AM 8654 IX AM 1151 IXL
DIMENSIONI COMMERCIALI LXP (MM) 870 x 510 1010 x 510 870 x 510
1170 x 510
Foro incasso LxP (mm) 840 x 480 980 x 480 840 x 480 1140 x 480
Base incasso (cm) 45 80 90
90
Tipologia Acciaio Inox Aisi 304 Aisi 304 Aisi 304 Aisi 304
Dimensione vasche LxP (mm) 340 x 400
340 x 400
180 x 340
340 x 400
340 x 400
340 x 400
340 x 400
Gocciolatoio Ixelium Sì Sì -
Sì
DIMENSIONI GOCCIOLATOIO LXP (MM) 395 x 458 368 x 458 -
368 x 285
Posizione gocciolatoio destra destra - destra
Tipologia Installazione
incasso bordo
smussato
incasso bordo
smussato
incasso bordo
smussato
incasso bordo
smussato
Dimensioni del prodotto LxPxH (mm) 868 x 508 H 200 1008 x 508 H 200 868 x 508 H 200
1168 x 508 H 200
Dimensioni imballo LxPxH (mm) 970 x 570 x275 1140 x 610 x 280 970 x 570 x275
1270 x 570 x 275
IN DOTAZIONE
Sifone, piletta,
ganci, striscia
sigillante
Sifone, pilette,
ganci, striscia
sigillante
Sifone, pilette,
ganci, striscia
sigillante
Sifone, pilette,
ganci, striscia
sigillante
Codice con gocciolatoio a sinistra AM 8651 IXL/LH AM 1051 IXL/LH -
AM 1151 IXL/LH
257
