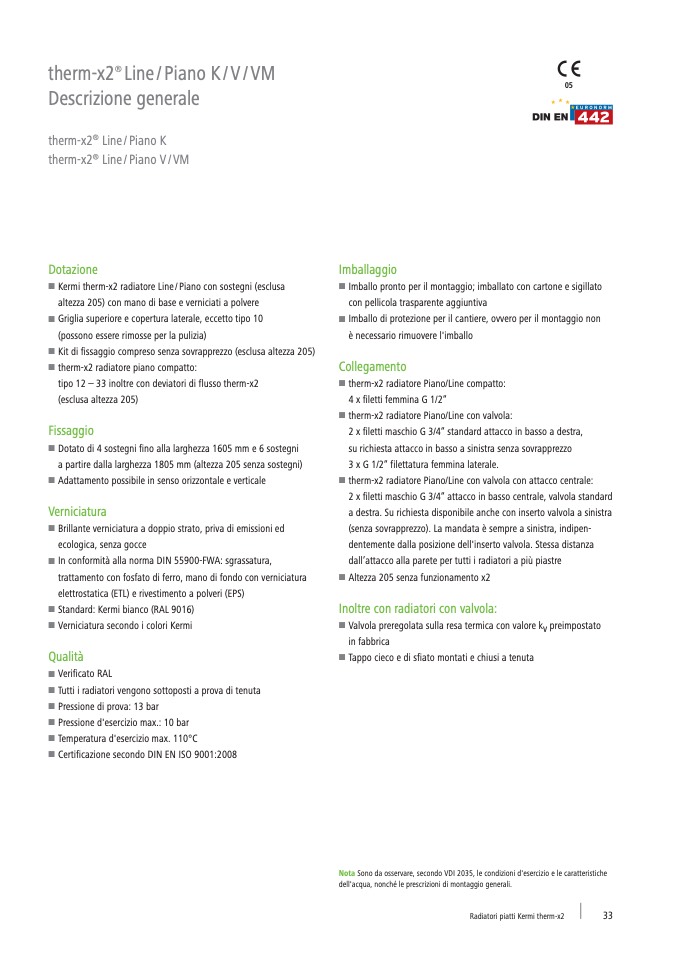

therm-x2
®
Line / Piano K / V / VM
Descrizione generale
therm-x2
®
Line / Piano K
therm-x2
®
Line / Piano V / VM
Dotazione
W Kermi therm-x2 radiatore Line / Piano con sostegni (esclusa
altezza 205) con mano di base e verniciati a polvere
W Griglia superiore e copertura laterale, eccetto tipo 10
(possono essere rimosse per la pulizia)
W Kit di fissaggio compreso senza sovrapprezzo (esclusa altezza 205)
W therm-x2 radiatore piano compatto:
tipo 12 – 33 inoltre con deviatori di flusso therm-x2
(esclusa altezza 205)
Fissaggio
W Dotato di 4 sostegni fino alla larghezza 1605 mm e 6 sostegni
a partire dalla larghezza 1805 mm (altezza 205 senza sostegni)
W Adattamento possibile in senso orizzontale e verticale
Verniciatura
W Brillante verniciatura a doppio strato, priva di emissioni ed
ecologica, senza gocce
W In conformità alla norma DIN 55900-FWA: sgrassatura,
trattamento con fosfato di ferro, mano di fondo con verniciatura
elettrostatica (ETL) e rivestimento a polveri (EPS)
W Standard: Kermi bianco (RAL 9016)
W Verniciatura secondo i colori Kermi
Qualità
W Verificato RAL
W Tutti i radiatori vengono sottoposti a prova di tenuta
W Pressione di prova: 13 bar
W Pressione d'esercizio max.: 10 bar
W Temperatura d'esercizio max. 110°C
W Certificazione secondo DIN EN ISO 9001:2008
05
Imballaggio
W Imballo pronto per il montaggio; imballato con cartone e sigillato
con pellicola trasparente aggiuntiva
W Imballo di protezione per il cantiere, ovvero per il montaggio non
è necessario rimuovere l'imballo
Collegamento
W therm-x2 radiatore Piano/Line compatto:
4 x filetti femmina G 1/2“
W therm-x2 radiatore Piano/Line con valvola:
2 x filetti maschio G 3/4“ standard attacco in basso a destra,
su richiesta attacco in basso a sinistra senza sovrapprezzo
3 x G 1/2“ filettatura femmina laterale.
W therm-x2 radiatore Piano/Line con valvola con attacco centrale:
2 x filetti maschio G 3/4“ attacco in basso centrale, valvola standard
a destra. Su richiesta disponibile anche con inserto valvola a sinistra
(senza sovrapprezzo). La mandata è sempre a sinistra, indipen-
dentemente dalla posizione dell'inserto valvola. Stessa distanza
dall’attacco alla parete per tutti i radiatori a più piastre
W Altezza 205 senza funzionamento x2
Inoltre con radiatori con valvola:
W Valvola preregolata sulla resa termica con valore kv preimpostato
in fabbrica
W Tappo cieco e di sfiato montati e chiusi a tenuta
Nota Sono da osservare, secondo VDI 2035, le condizioni d'esercizio e le caratteristiche
dell'acqua, nonché le prescrizioni di montaggio generali.
