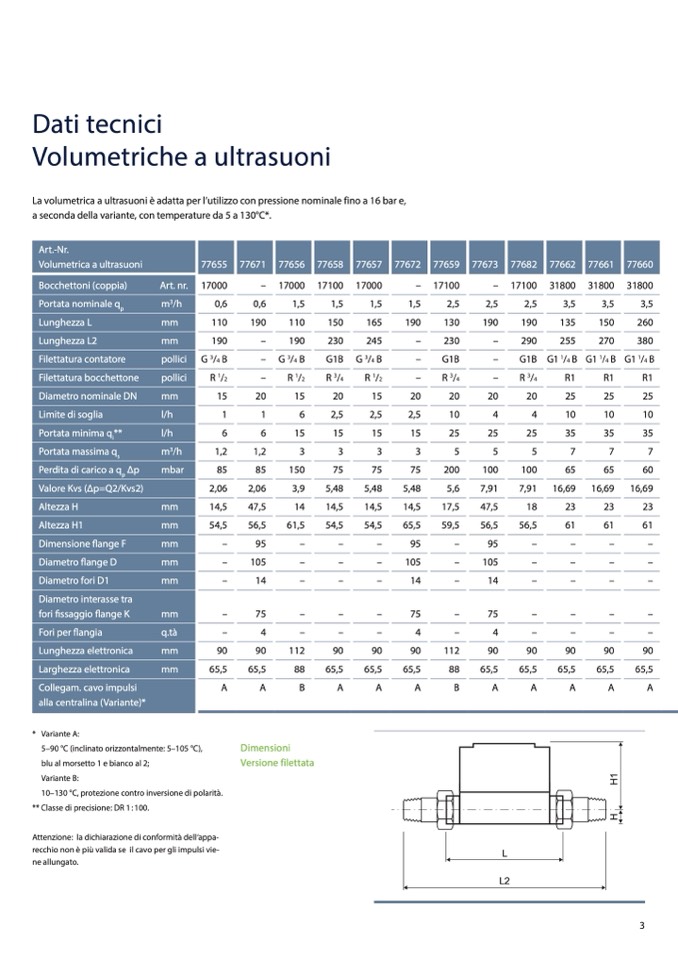

Dati tecnici

Volumetriche a ultrasuoni

La volumetrica a ultrasuoni è adatta per l’utilizzo con pressione nominale fino a 16 bar e,

a seconda della variante, con temperature da 5 a 130°C*.

Art.-Nr.

Volumetrica a ultrasuoni

77655 77671 77656 77658 77657 77672 77659 77673 77682 77662 77661 77660

Bocchettoni (coppia)

Art. nr. 17000

– 17000 17100 17000

– 17100

– 17100 31800 31800 31800

Portata nominale q

p

m

3

/h

0,6

0,6

1,5

1,5

1,5

1,5

2,5

2,5

2,5

3,5

3,5

3,5

Lunghezza L

mm

110

190

110

150

165

190

130

190

190

135

150

260

Lunghezza L2

mm

190

–

190

230

245

–

230

–

290

255

270

380

Filettatura contatore

pollici G

3

/

4

B

– G

3

/

4

B

G1B G

3

/

4

B

–

G1B

–

G1B G1

1

/

4

B G1

1

/

4

B G1

1

/

4

B

Filettatura bocchettone

pollici

R

1

/

2

–

R

1

/

2

R

3

/

4

R

1

/

2

–

R

3

/

4

–

R

3

/

4

R1

R1

R1

Diametro nominale DN

mm

15

20

15

20

15

20

20

20

20

25

25

25

Limite di soglia

l/h

1

1

6

2,5

2,5

2,5

10

4

4

10

10

10

Portata minima q

i

**

l/h

6

6

15

15

15

15

25

25

25

35

35

35

Portata massima q

s

m

3

/h

1,2

1,2

3

3

3

3

5

5

5

7

7

7

Perdita di carico a q

p

Δp

mbar

85

85

150

75

75

75

200

100

100

65

65

60

Valore Kvs (∆p=Q2/Kvs2)

2,06

2,06

3,9

5,48

5,48

5,48

5,6

7,91

7,91 16,69 16,69 16,69

Altezza H

mm

14,5

47,5

14

14,5

14,5

14,5

17,5

47,5

18

23

23

23

Altezza H1

mm

54,5

56,5

61,5

54,5

54,5

65,5

59,5

56,5

56,5

61

61

61

Dimensione flange F

mm

–

95

–

–

–

95

–

95

–

–

–

–

Diametro flange D

mm

–

105

–

–

–

105

–

105

–

–

–

–

Diametro fori D1

mm

–

14

–

–

–

14

–

14

–

–

–

–

Diametro interasse tra

fori fissaggio flange K

mm

–

75

–

–

–

75

–

75

–

–

–

–

Fori per flangia

q.tà

–

4

–

–

–

4

–

4

–

–

–

–

Lunghezza elettronica

mm

90

90

112

90

90

90

112

90

90

90

90

90

Larghezza elettronica

mm

65,5

65,5

88

65,5

65,5

65,5

88

65,5

65,5

65,5

65,5

65,5

Collegam. cavo impulsi

A

A

B

A

A

A

B

A

A

A

A

A

alla centralina (Variante)*

* Variante A:

5–90 °C (inclinato orizzontalmente: 5–105 °C),

blu al morsetto 1 e bianco al 2;

Variante B:

10–130 °C, protezione contro inversione di polarit

à.

** Classe di precisione: DR 1 : 100.

Attenzione: la dichiarazione di conformità dell‘appa-

recchio non è più valida se il cavo per gli impulsi vie-

ne allungato.

Dimensioni

Versione filettata

L

L2

3

H

H

1
