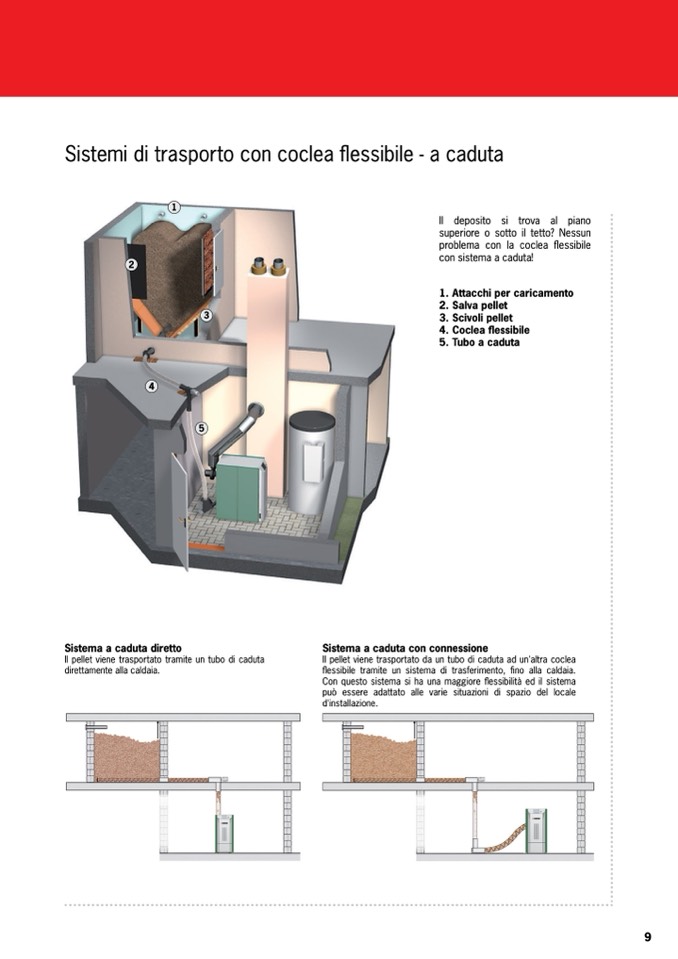

Sistemi di trasporto con coclea flessibile - a caduta

2

1

3

Il deposito si trova al piano

superiore o sotto il tetto? Nessun

problema con la coclea flessibile

con sistema a caduta!

1. Attacchi per caricamento

2. Salva pellet

3. Scivoli pellet

4. Coclea flessibile

5. Tubo a caduta

4

5

Sistema a caduta diretto

Il pellet viene trasportato tramite un tubo di caduta

direttamente alla caldaia.

Sistema a caduta con connessione

Il pellet viene trasportato da un tubo di caduta ad un'altra coclea

flessibile tramite un sistema di trasferimento, fino alla caldaia.

Con questo sistema si ha una maggiore flessibilità ed il sistema

può essere adattato alle varie situazioni di spazio del locale

d'installazione.
