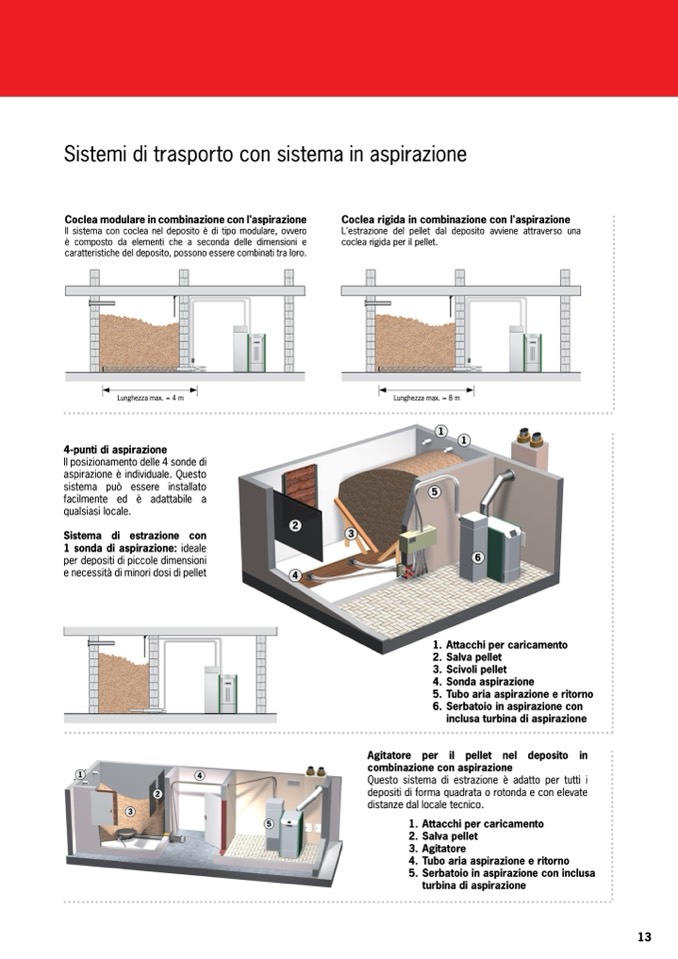

Sistemi di trasporto con sistema in aspirazione

Coclea modulare in combinazione con l'aspirazione

Il sistema con coclea nel deposito è di tipo modulare, ovvero

è composto da elementi che a seconda delle dimensioni e

caratteristiche del deposito, possono essere combinati tra loro.

Coclea rigida in combinazione con l'aspirazione

L'estrazione del pellet dal deposito avviene attraverso una

coclea rigida per il pellet.

Lunghezza max. = 4 m

4-punti di aspirazione

Il posizionamento delle 4 sonde di

aspirazione è individuale. Questo

sistema può essere installato

facilmente ed è adattabile a

qualsiasi locale.

Sistema di estrazione con

1 sonda di aspirazione: ideale

per depositi di piccole dimensioni

e necessità di minori dosi di pellet

Lunghezza max. = 8 m

2

3

4

1

1

5

1. Attacchi per caricamento

2. Salva pellet

3. Scivoli pellet

4. Sonda aspirazione

5. Tubo aria aspirazione e ritorno

6. Serbatoio in aspirazione con

inclusa turbina di aspirazione

Agitatore per il pellet nel deposito in

combinazione con aspirazione

Questo sistema di estrazione è adatto per tutti i

depositi di forma quadrata o rotonda e con elevate

distanze dal locale tecnico.

1. Attacchi per caricamento

2. Salva pellet

3. Agitatore

4. Tubo aria aspirazione e ritorno

5. Serbatoio in aspirazione con inclusa

6

1

4

2

3

5

turbina di aspirazione
