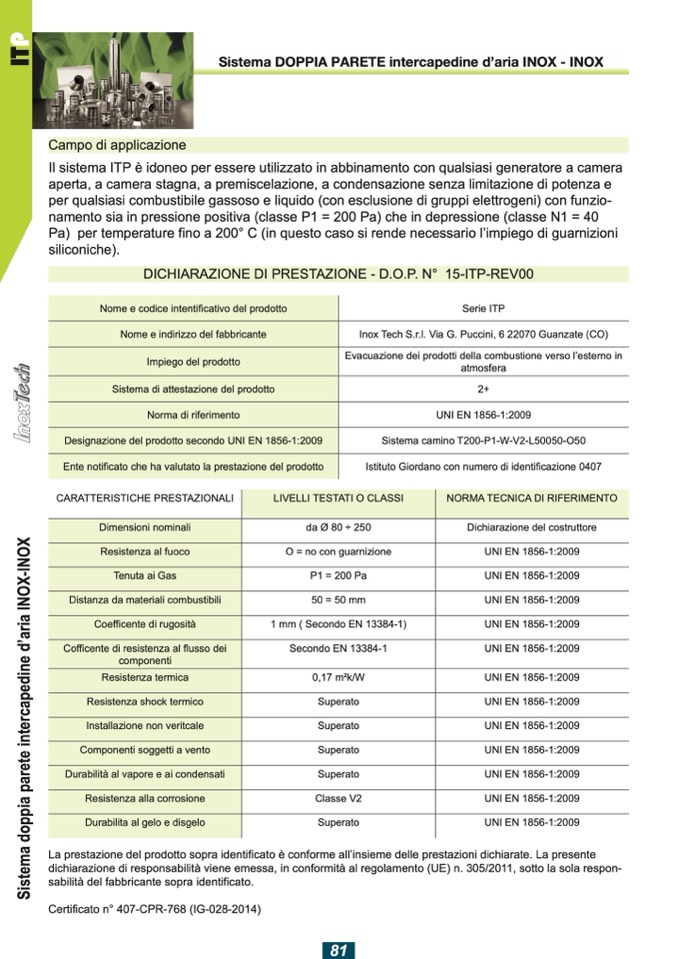

Sistema DOPPIA PARETE intercapedine d’aria INOX - INOX

Campo di applicazione

DICHIARAZIONE DI PRESTAZIONE - D.O.P. N° 15-ITP-REV00

Il sistema ITP è idoneo per essere utilizzato in abbinamento con qualsiasi generatore a camera

aperta, a camera stagna, a premiscelazione, a condensazione senza limitazione di potenza e

per qualsiasi combustibile gassoso e liquido (con esclusione di gruppi elettrogeni) con funzio-

namento sia in pressione positiva (classe P1 = 200 Pa) che in depressione (classe N1 = 40

Pa) per temperature fino a 200° C (in questo caso si rende necessario l’impiego di guarnizioni

siliconiche).

Nome e codice intentificativo del prodotto

Nome e indirizzo del fabbricante

Impiego del prodotto

Sistema di attestazione del prodotto

Norma di riferimento

Designazione del prodotto secondo UNI EN 1856-1:2009

Ente notificato che ha valutato la prestazione del prodotto

Serie ITP

Inox Tech S.r.l. Via G. Puccini, 6 22070 Guanzate (CO)

Evacuazione dei prodotti della combustione verso l’esterno in

atmosfera

CARATTERISTICHE PRESTAZIONALI

2+

UNI EN 1856-1:2009

Sistema camino T200-P1-W-V2-L50050-O50

Istituto Giordano con numero di identificazione 0407

Dichiarazione del costruttore

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

LIVELLI TESTATI O CLASSI

NORMA TECNICA DI RIFERIMENTO

Dimensioni nominali

da Ø 80 ÷ 250

Resistenza al fuoco

O = no con guarnizione

Tenuta ai Gas

P1 = 200 Pa

Distanza da materiali combustibili

50 = 50 mm

Coefficente di rugosità

1 mm ( Secondo EN 13384-1)

Cofficente di resistenza al flusso dei

componenti

Secondo EN 13384-1

Resistenza termica

0,17 m2k/W

Resistenza shock termico

Superato

Installazione non veritcale

Superato

Componenti soggetti a vento

Superato

Durabilità al vapore e ai condensati

Superato

Resistenza alla corrosione

Classe V2

Durabilita al gelo e disgelo

Superato

La prestazione del prodotto sopra identificato è conforme all’insieme delle prestazioni dichiarate. La presente

dichiarazione di responsabilità viene emessa, in conformità al regolamento (UE) n. 305/2011, sotto la sola respon-

sabilità del fabbricante sopra identificato.

Certificato n° 407-CPR-768 (IG-028-2014)
