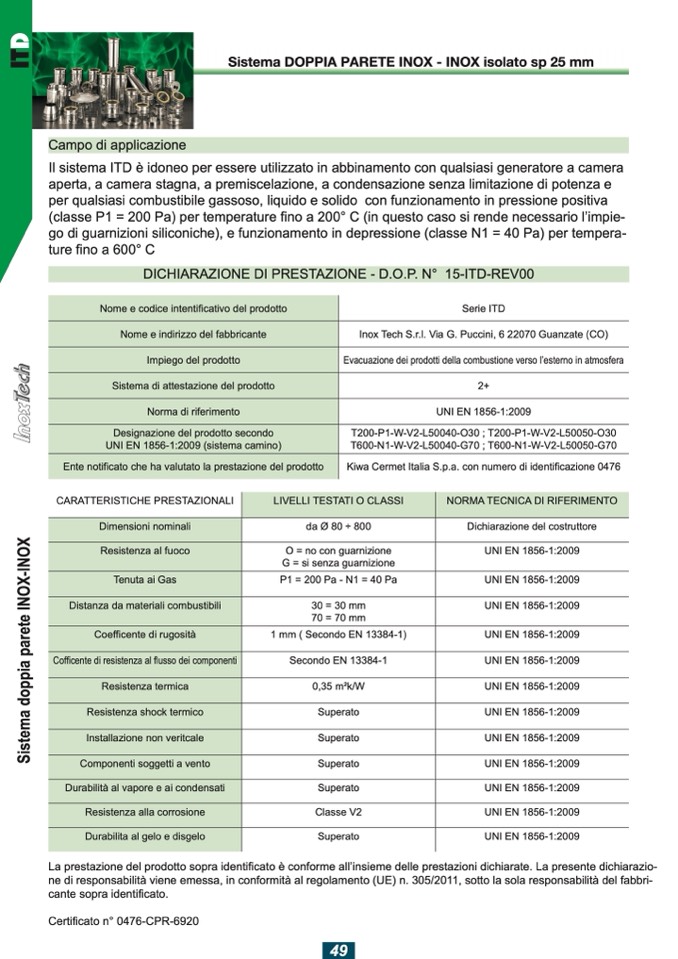

Sistema DOPPIA PARETE INOX - INOX isolato sp 25 mm

Campo di applicazione

DICHIARAZIONE DI PRESTAZIONE - D.O.P. N° 15-ITD-REV00

Il sistema ITD è idoneo per essere utilizzato in abbinamento con qualsiasi generatore a camera

aperta, a camera stagna, a premiscelazione, a condensazione senza limitazione di potenza e

per qualsiasi combustibile gassoso, liquido e solido con funzionamento in pressione positiva

(classe P1 = 200 Pa) per temperature fino a 200° C (in questo caso si rende necessario l’impie-

go di guarnizioni siliconiche), e funzionamento in depressione (classe N1 = 40 Pa) per tempera-

ture fino a 600° C

Nome e codice intentificativo del prodotto

Nome e indirizzo del fabbricante

Impiego del prodotto

Sistema di attestazione del prodotto

Norma di riferimento

Designazione del prodotto secondo

UNI EN 1856-1:2009 (sistema camino)

Ente notificato che ha valutato la prestazione del prodotto

Serie ITD

Inox Tech S.r.l. Via G. Puccini, 6 22070 Guanzate (CO)

Evacuazione dei prodotti della combustione verso l’esterno in atmosfera

2+

UNI EN 1856-1:2009

T200-P1-W-V2-L50040-O30 ; T200-P1-W-V2-L50050-O30

T600-N1-W-V2-L50040-G70 ; T600-N1-W-V2-L50050-G70

Kiwa Cermet Italia S.p.a. con numero di identificazione 0476

CARATTERISTICHE PRESTAZIONALI

LIVELLI TESTATI O CLASSI

NORMA TECNICA DI RIFERIMENTO

Dimensioni nominali

da Ø 80 ÷ 800

Resistenza al fuoco

O = no con guarnizione

G = si senza guarnizione

Tenuta ai Gas

P1 = 200 Pa - N1 = 40 Pa

Distanza da materiali combustibili

30 = 30 mm

70 = 70 mm

Coefficente di rugosità

1 mm ( Secondo EN 13384-1)

Cofficente di resistenza al flusso dei componenti

Secondo EN 13384-1

Resistenza termica

0,35 m2k/W

Resistenza shock termico

Superato

Installazione non veritcale

Superato

Componenti soggetti a vento

Superato

Durabilità al vapore e ai condensati

Superato

Resistenza alla corrosione

Classe V2

Durabilita al gelo e disgelo

Superato

Dichiarazione del costruttore

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

La prestazione del prodotto sopra identificato è conforme all’insieme delle prestazioni dichiarate. La presente dichiarazio-

ne di responsabilità viene emessa, in conformità al regolamento (UE) n. 305/2011, sotto la sola responsabilità del fabbri-

cante sopra identificato.

Certificato n° 0476-CPR-6920
