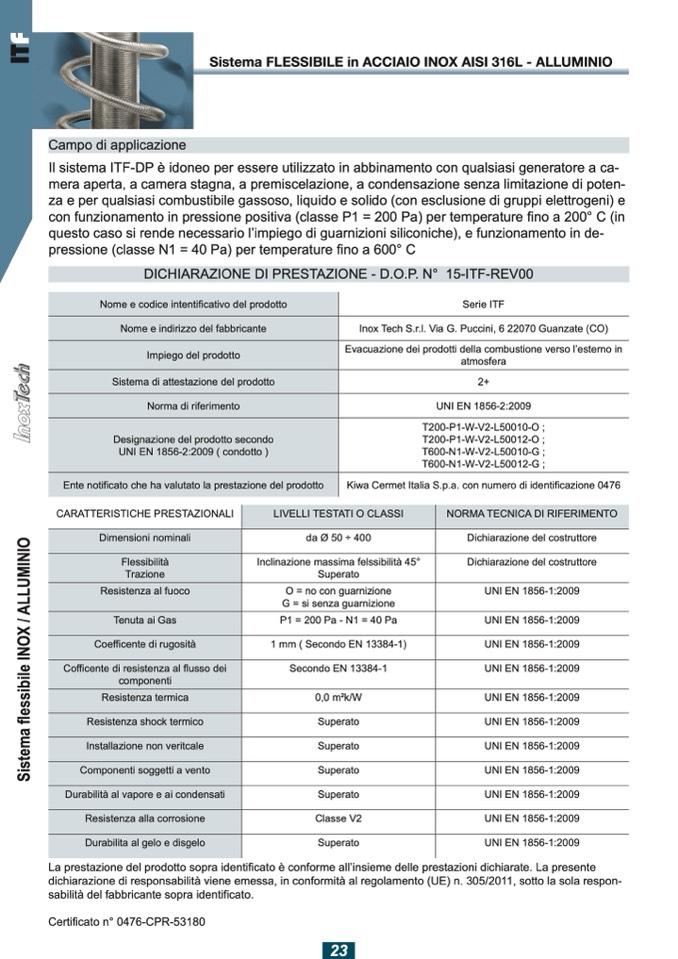

Sistema FLESSIBILE in ACCIAIO INOX AISI 316L - ALLUMINIO

Campo di applicazione

DICHIARAZIONE DI PRESTAZIONE - D.O.P. N° 15-ITF-REV00

Il sistema ITF-DP è idoneo per essere utilizzato in abbinamento con qualsiasi generatore a ca-

mera aperta, a camera stagna, a premiscelazione, a condensazione senza limitazione di poten-

za e per qualsiasi combustibile gassoso, liquido e solido (con esclusione di gruppi elettrogeni) e

con funzionamento in pressione positiva (classe P1 = 200 Pa) per temperature fino a 200° C (in

questo caso si rende necessario l’impiego di guarnizioni siliconiche), e funzionamento in de-

pressione (classe N1 = 40 Pa) per temperature fino a 600° C

Nome e codice intentificativo del prodotto

Nome e indirizzo del fabbricante

Impiego del prodotto

Sistema di attestazione del prodotto

Norma di riferimento

Designazione del prodotto secondo

UNI EN 1856-2:2009 ( condotto )

Ente notificato che ha valutato la prestazione del prodotto

Serie ITF

Inox Tech S.r.l. Via G. Puccini, 6 22070 Guanzate (CO)

Evacuazione dei prodotti della combustione verso l’esterno in

atmosfera

2+

UNI EN 1856-2:2009

T200-P1-W-V2-L50010-O ;

T200-P1-W-V2-L50012-O ;

T600-N1-W-V2-L50010-G ;

T600-N1-W-V2-L50012-G ;

Kiwa Cermet Italia S.p.a. con numero di identificazione 0476

CARATTERISTICHE PRESTAZIONALI

LIVELLI TESTATI O CLASSI

NORMA TECNICA DI RIFERIMENTO

Dimensioni nominali

da Ø 50 ÷ 400

Flessibilità

Trazione

Inclinazione massima felssibilità 45°

Superato

Resistenza al fuoco

O = no con guarnizione

G = si senza guarnizione

Tenuta ai Gas

P1 = 200 Pa - N1 = 40 Pa

Coefficente di rugosità

1 mm ( Secondo EN 13384-1)

Cofficente di resistenza al flusso dei

componenti

Secondo EN 13384-1

Resistenza termica

0,0 m2k/W

Resistenza shock termico

Superato

Installazione non veritcale

Superato

Componenti soggetti a vento

Superato

Durabilità al vapore e ai condensati

Superato

Resistenza alla corrosione

Classe V2

Durabilita al gelo e disgelo

Superato

Dichiarazione del costruttore

Dichiarazione del costruttore

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

UNI EN 1856-1:2009

La prestazione del prodotto sopra identificato è conforme all’insieme delle prestazioni dichiarate. La presente

dichiarazione di responsabilità viene emessa, in conformità al regolamento (UE) n. 305/2011, sotto la sola respon-

sabilità del fabbricante sopra identificato.

Certificato n° 0476-CPR-53180
