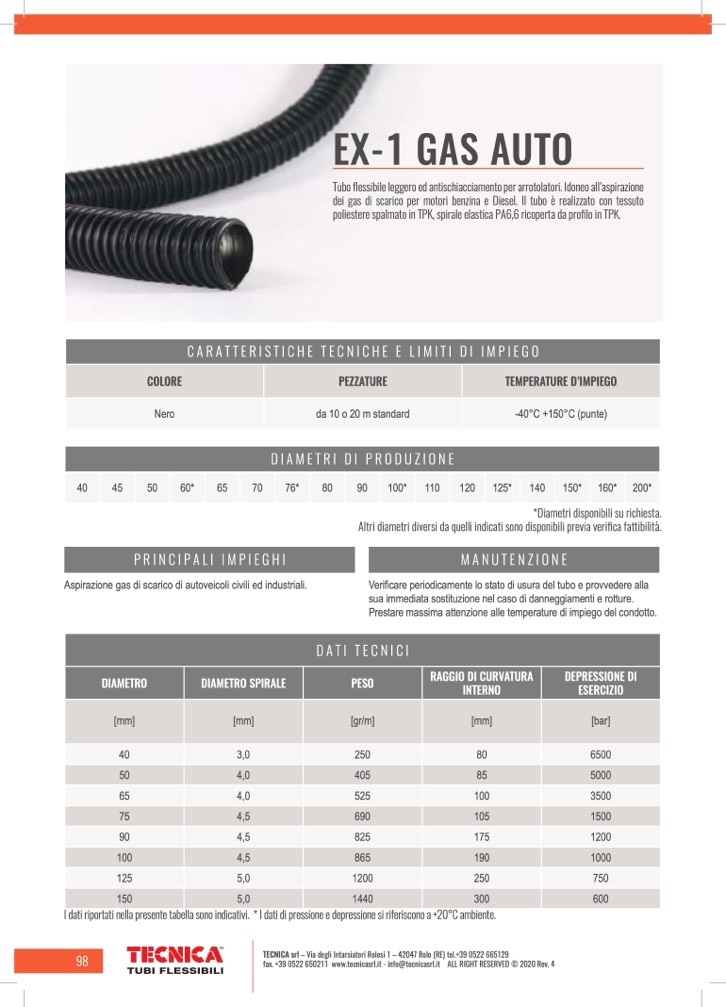

EX-1 GAS AUTO

Tubo flessibile leggero ed antischiacciamento per arrotolatori. Idoneo all’aspirazione

dei gas di scarico per motori benzina e Diesel. Il tubo è realizzato con tessuto

poliestere spalmato in TPK, spirale elastica PA6,6 ricoperta da profilo in TPK.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

Nero

da 10 o 20 m standard

-40°C +150°C (punte)

DIAMETRI DI PRODUZIONE

40

45

50 60*

65

70 76*

80

90 100*

110

120 125*

140 150*

160*

200*

PRINCIPALI IMPIEGHI

Aspirazione gas di scarico di autoveicoli civili ed industriali.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRO

DIAMETRO SPIRALE

PESO

RAGGIO DI CURVATURA

INTERNO

DEPRESSIONE DI

ESERCIZIO

[mm]

[gr/m]

[mm]

[bar]

40 3,0

250

80 6500

50 4,0

405

85 5000

65 4,0

525

100 3500

75 4,5

690

105 1500

90 4,5

825

175 1200

100 4,5

865

190 1000

125 5,0

1200

250

750

150 5,0

1440

300

600 I dati riportati nella presente tabella sono indicativi. * I dati di pressione e depressione si riferiscono a +20°C ambiente.

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

98
