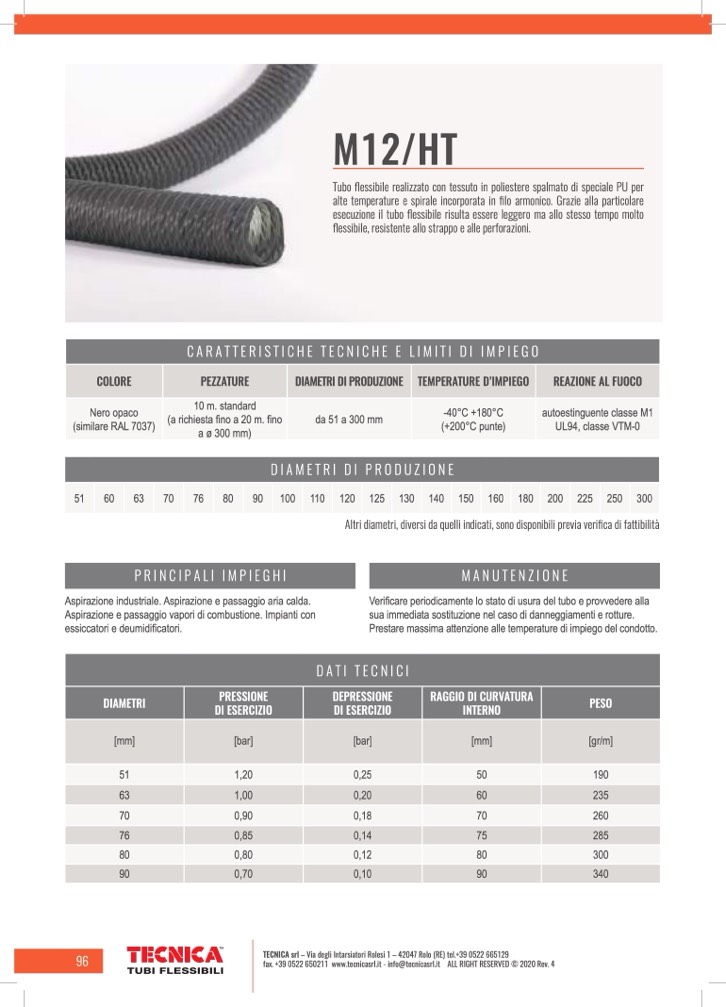

M12/HT

Tubo flessibile realizzato con tessuto in poliestere spalmato di speciale PU per

alte temperature e spirale incorporata in filo armonico. Grazie alla particolare

esecuzione il tubo flessibile risulta essere leggero ma allo stesso tempo molto

flessibile, resistente allo strappo e alle perforazioni.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI PRODUZIONE

TEMPERATURE D’IMPIEGO

REAZIONE AL FUOCO

Nero opaco

(similare RAL 7037)

10 m. standard

(a richiesta fino a 20 m. fino

a ø 300 mm)

da 51 a 300 mm

-40°C +180°C

(+200°C punte)

autoestinguente classe M1

UL94, classe VTM-0

DIAMETRI DI PRODUZIONE

51

60

63

70

76

80

90

100

110

120

125

130

140

150

160

180

200

225

250

300 PRINCIPALI IMPIEGHI

Aspirazione industriale. Aspirazione e passaggio aria calda.

Aspirazione e passaggio vapori di combustione. Impianti con

essiccatori e deumidificatori.

Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

51 1,20

0,25

50

190

63 1,00

0,20

60

235

70 0,90

0,18

70

260

76 0,85

0,14

75

285

80 0,80

0,12

80

300

90 0,70

0,10

90

340

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

96
