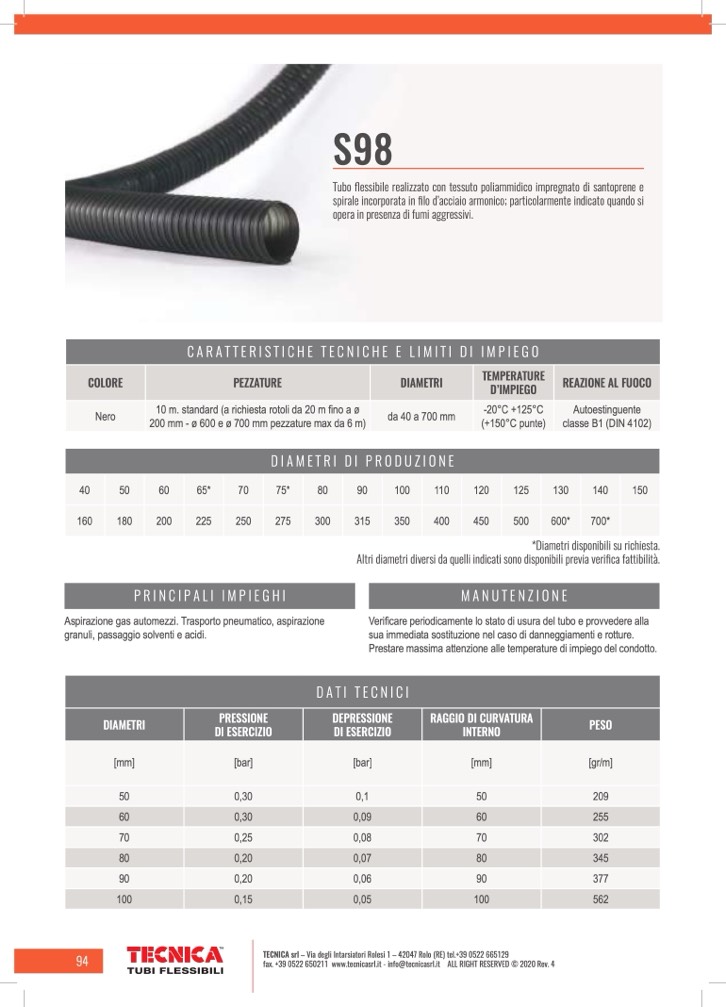

S98

Tubo flessibile realizzato con tessuto poliammidico impregnato di santoprene e

spirale incorporata in filo d’acciaio armonico; particolarmente indicato quando si

opera in presenza di fumi aggressivi.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI

TEMPERATURE

D’IMPIEGO

REAZIONE AL FUOCO

Nero

10 m. standard (a richiesta rotoli da 20 m fino a ø

200 mm - ø 600 e ø 700 mm pezzature max da 6 m)

da 40 a 700 mm

-20°C +125°C

(+150°C punte)

Autoestinguente

classe B1 (DIN 4102)

DIAMETRI DI PRODUZIONE

40

50

60 65*

70 75*

80

90

100

110

120

125

130

140

150

160

180

200

225

250

275

300

315

350

400

450

500 600*

700*

PRINCIPALI IMPIEGHI

Aspirazione gas automezzi. Trasporto pneumatico, aspirazione

granuli, passaggio solventi e acidi.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

50 0,30

0,1

50

209

60 0,30

0,09

60

255

70 0,25

0,08

70

302

80 0,20

0,07

80

345

90 0,20

0,06

90

377

100 0,15

0,05

100

562

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
