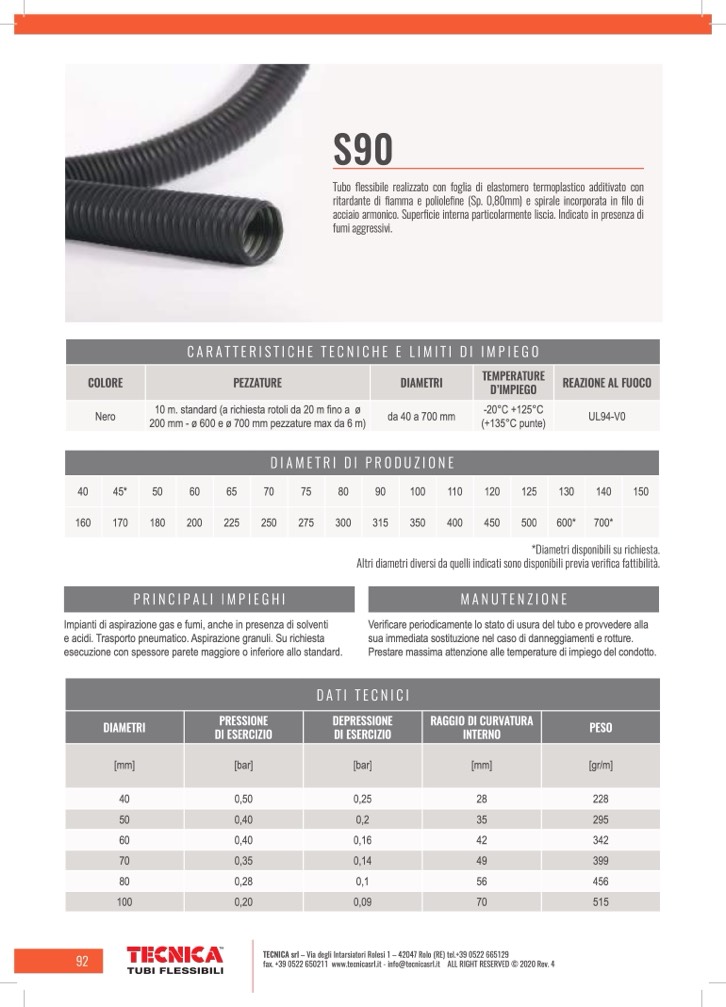

S90

Tubo flessibile realizzato con foglia di elastomero termoplastico additivato con

ritardante di fiamma e poliolefine (Sp. 0,80mm) e spirale incorporata in filo di

acciaio armonico. Superficie interna particolarmente liscia. Indicato in presenza di

fumi aggressivi.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI

TEMPERATURE

D’IMPIEGO

REAZIONE AL FUOCO

Nero

10 m. standard (a richiesta rotoli da 20 m fino a ø

200 mm - ø 600 e ø 700 mm pezzature max da 6 m)

da 40 a 700 mm

-20°C +125°C

(+135°C punte)

UL94-V0

DIAMETRI DI PRODUZIONE

40 45*

50

60

65

70

75

80

90

100

110

120

125

130

140

150

160

170

180

200

225

250

275

300

315

350

400

450

500 600*

700*

PRINCIPALI IMPIEGHI

Impianti di aspirazione gas e fumi, anche in presenza di solventi

e acidi. Trasporto pneumatico. Aspirazione granuli. Su richiesta

esecuzione con spessore parete maggiore o inferiore allo standard.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

40 0,50

0,25

28

228

50 0,40

0,2

35

295

60 0,40

0,16

42

342

70 0,35

0,14

49

399

80 0,28

0,1

56

456

100 0,20

0,09

70

515

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
