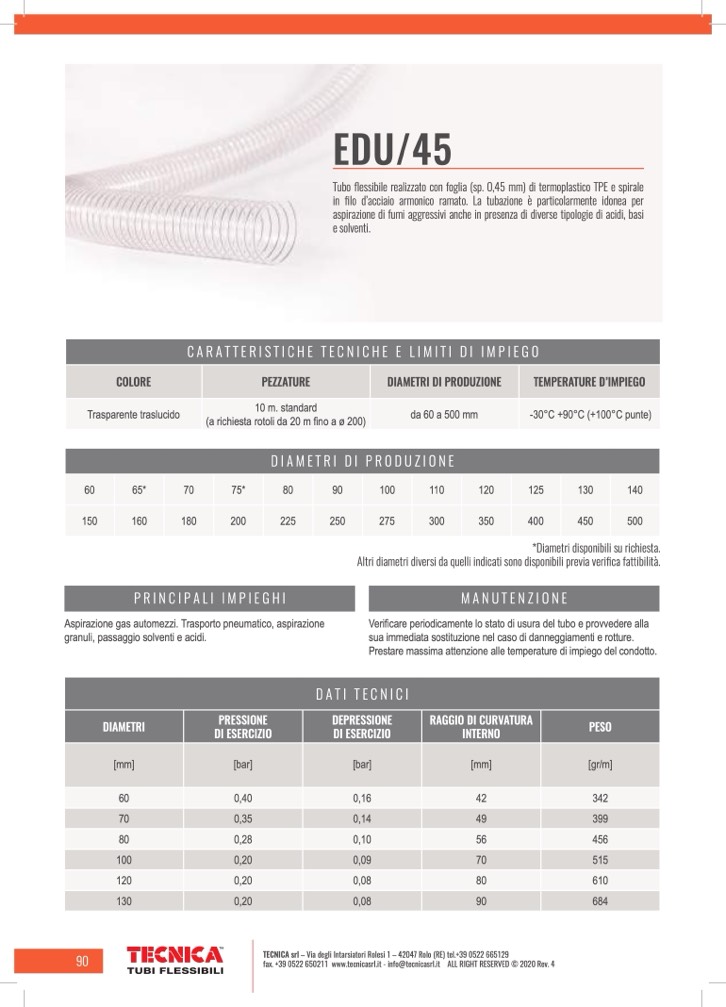

EDU/45

Tubo flessibile realizzato con foglia (sp. 0,45 mm) di termoplastico TPE e spirale

in filo d’acciaio armonico ramato. La tubazione è particolarmente idonea per

aspirazione di fumi aggressivi anche in presenza di diverse tipologie di acidi, basi

e solventi.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI PRODUZIONE

TEMPERATURE D’IMPIEGO

Trasparente traslucido

10 m. standard

(a richiesta rotoli da 20 m fino a ø 200)

da 60 a 500 mm

-30°C +90°C (+100°C punte)

DIAMETRI DI PRODUZIONE

60 65*

70 75*

80

90

100

110

120

125

130

140

150

160

180

200

225

250

275

300

350

400

450

500 PRINCIPALI IMPIEGHI

Aspirazione gas automezzi. Trasporto pneumatico, aspirazione

granuli, passaggio solventi e acidi.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

60 0,40

0,16

42

342

70 0,35

0,14

49

399

80 0,28

0,10

56

456

100 0,20

0,09

70

515

120 0,20

0,08

80

610

130 0,20

0,08

90

684

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
