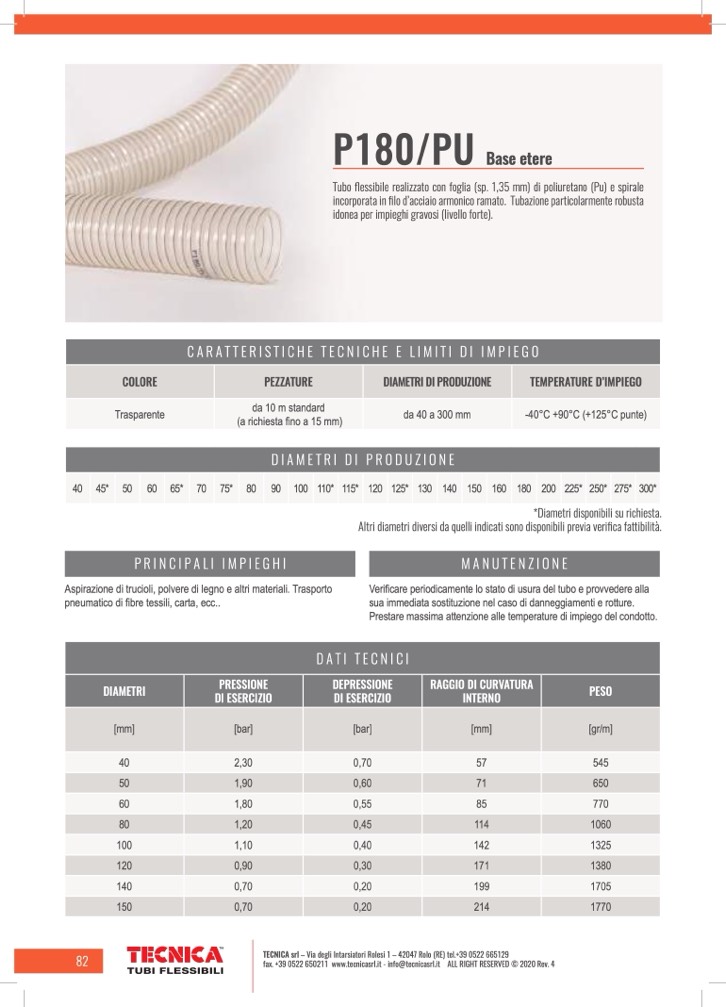

P180/PU

Base etere

Tubo flessibile realizzato con foglia (sp. 1,35 mm) di poliuretano (Pu) e spirale

incorporata in filo d’acciaio armonico ramato. Tubazione particolarmente robusta

idonea per impieghi gravosi (livello forte).

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI PRODUZIONE

TEMPERATURE D’IMPIEGO

Trasparente

da 10 m standard

(a richiesta fino a 15 mm)

da 40 a 300 mm

-40°C +90°C (+125°C punte)

DIAMETRI DI PRODUZIONE

40 45*

50

60 65*

70 75*

80

90

100 110*

115*

120 125*

130

140

150

160

180

200 225*

250*

275*

300*

PRINCIPALI IMPIEGHI

Aspirazione di trucioli, polvere di legno e altri materiali. Trasporto

pneumatico di fibre tessili, carta, ecc..

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

40 2,30

0,70

57

545

50 1,90

0,60

71

650

60 1,80

0,55

85

770

80 1,20

0,45

114 1060

100 1,10

0,40

142 1325

120 0,90

0,30

171 1380

140 0,70

0,20

199 1705

150 0,70

0,20

214 1770

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

82
