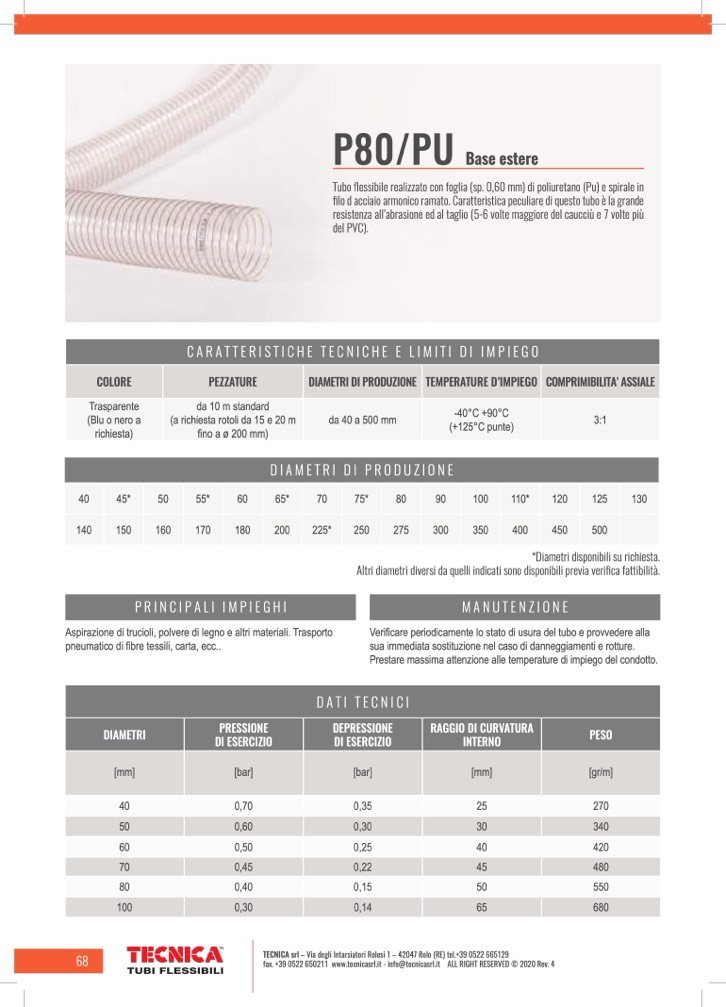

P80/PU

Base estere

Tubo flessibile realizzato con foglia (sp. 0,60 mm) di poliuretano (Pu) e spirale in

filo d acciaio armonico ramato. Caratteristica peculiare di questo tubo è la grande

resistenza all’abrasione ed al taglio (5-6 volte maggiore del caucciù e 7 volte più

del PVC).

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI PRODUZIONE

TEMPERATURE D’IMPIEGO

COMPRIMIBILITA’ ASSIALE

Trasparente

(Blu o nero a

richiesta)

da 10 m standard

(a richiesta rotoli da 15 e 20 m

fino a ø 200 mm)

da 40 a 500 mm

-40°C +90°C

(+125°C punte)

3:1

DIAMETRI DI PRODUZIONE

40 45*

50 55*

60 65*

70 75*

80

90

100 110*

120

125

130

140

150

160

170

180

200 225*

250

275

300

350

400

450

500 PRINCIPALI IMPIEGHI

Aspirazione di trucioli, polvere di legno e altri materiali. Trasporto

pneumatico di fibre tessili, carta, ecc..

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

40 0,70

0,35

25

270

50 0,60

0,30

30

340

60 0,50

0,25

40

420

70 0,45

0,22

45

480

80 0,40

0,15

50

550

100 0,30

0,14

65

680

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
