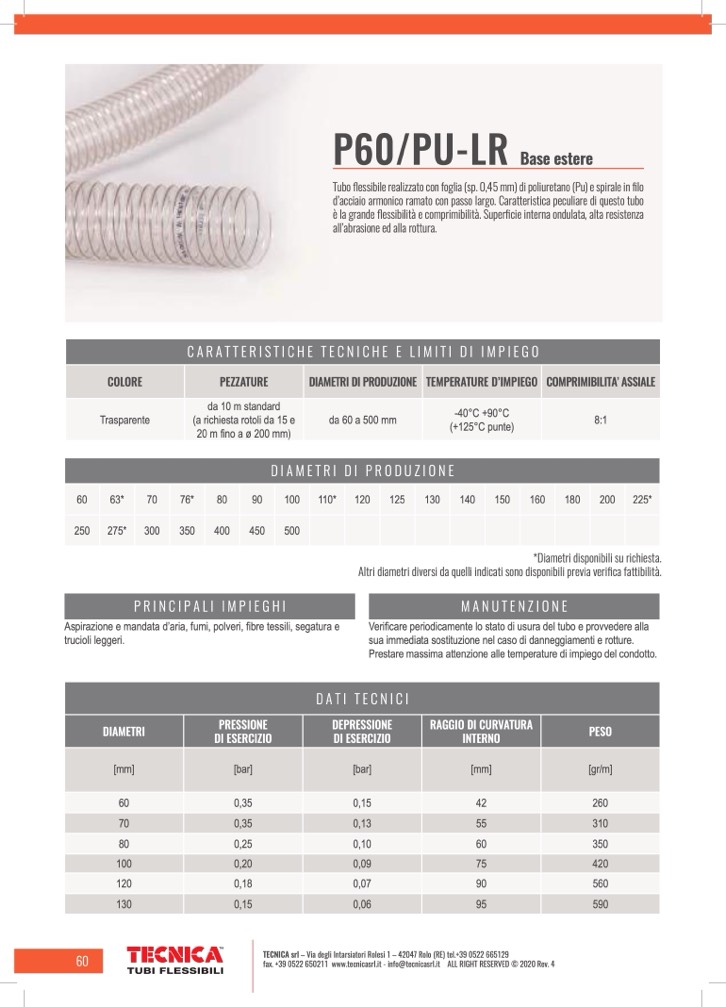

P60/PU-LR

Base estere

Tubo flessibile realizzato con foglia (sp. 0,45 mm) di poliuretano (Pu) e spirale in filo

d’acciaio armonico ramato con passo largo. Caratteristica peculiare di questo tubo

è la grande flessibilità e comprimibilità. Superficie interna ondulata, alta resistenza

all’abrasione ed alla rottura.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI PRODUZIONE

TEMPERATURE D’IMPIEGO

COMPRIMIBILITA’ ASSIALE

Trasparente

da 10 m standard

(a richiesta rotoli da 15 e

20 m fino a ø 200 mm)

da 60 a 500 mm

-40°C +90°C

(+125°C punte)

8:1

DIAMETRI DI PRODUZIONE

60

250 63*

275*

70

300 76*

350

80

400

90

450

100

500 110*

120

125

130

140

150

160

180

200 225*

PRINCIPALI IMPIEGHI

Aspirazione e mandata d’aria, fumi, polveri, fibre tessili, segatura e

trucioli leggeri.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

60 0,35

0,15

42

260

70 0,35

0,13

55

310

80 0,25

0,10

60

350

100 0,20

0,09

75

420

120 0,18

0,07

90

560

130 0,15

0,06

95

590

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

60
