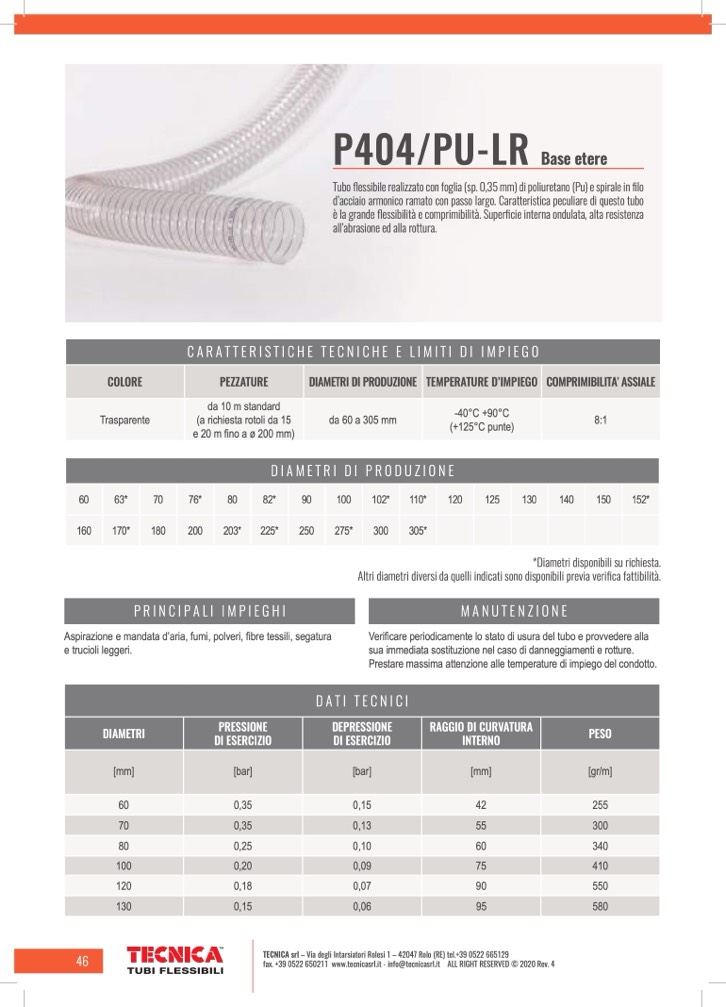

P404/PU-LR

Base etere

Tubo flessibile realizzato con foglia (sp. 0,35 mm) di poliuretano (Pu) e spirale in filo

d’acciaio armonico ramato con passo largo. Caratteristica peculiare di questo tubo

è la grande flessibilità e comprimibilità. Superficie interna ondulata, alta resistenza

all’abrasione ed alla rottura.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI PRODUZIONE

TEMPERATURE D’IMPIEGO

COMPRIMIBILITA’ ASSIALE

Trasparente

da 10 m standard

(a richiesta rotoli da 15

e 20 m fino a ø 200 mm)

da 60 a 305 mm

-40°C +90°C

(+125°C punte)

8:1

DIAMETRI DI PRODUZIONE

60 63*

70 76*

80 82*

90

100 102*

110*

120

125

130

140

150 152*

160 170*

180

200 203*

225*

250 275*

300 305*

PRINCIPALI IMPIEGHI

Aspirazione e mandata d’aria, fumi, polveri, fibre tessili, segatura

e trucioli leggeri.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

60 0,35

0,15

42

255

70 0,35

0,13

55

300

80 0,25

0,10

60

340

100 0,20

0,09

75

410

120 0,18

0,07

90

550

130 0,15

0,06

95

580

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

46
