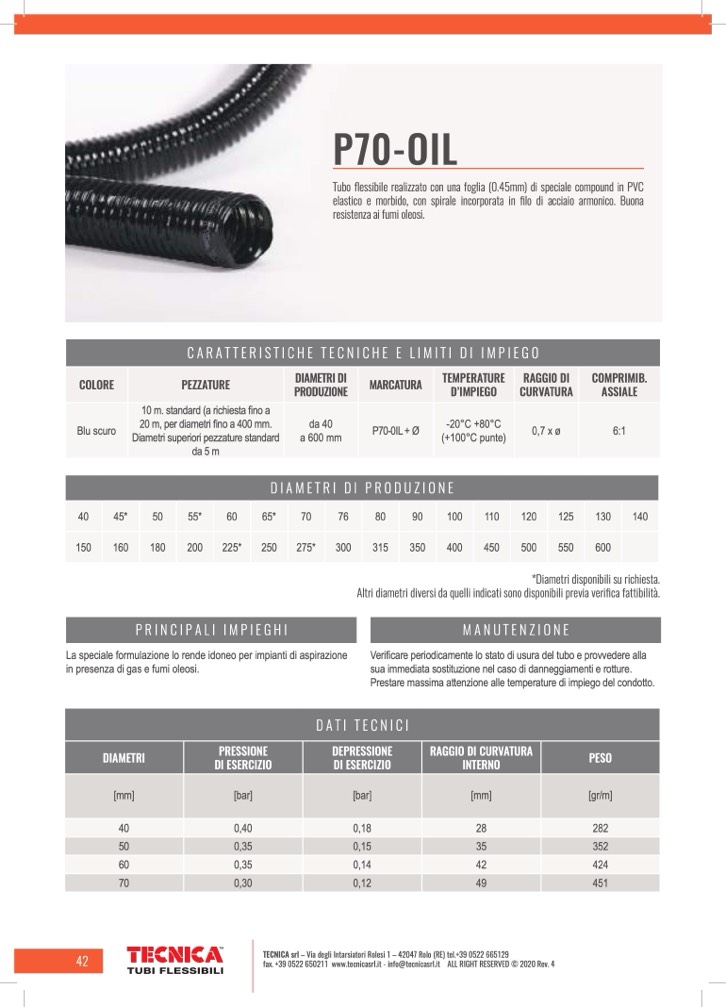

P70-OIL

Tubo flessibile realizzato con una foglia (0.45mm) di speciale compound in PVC

elastico e morbido, con spirale incorporata in filo di acciaio armonico. Buona

resistenza ai fumi oleosi.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

MARCATURA

TEMPERATURE

D’IMPIEGO

RAGGI0 DI

CURVATURA

COMPRIMIB.

ASSIALE

Blu scuro

10 m. standard (a richiesta fino a

20 m, per diametri fino a 400 mm.

Diametri superiori pezzature standard

da5m

da 40

a 600 mm

P70-0IL + Ø

-20°C +80°C

(+100°C punte)

0,7 x ø

6:1

DIAMETRI DI PRODUZIONE

40 45*

50 55*

60 65*

70

76

80

90

100

110

120

125

130

140

150

160

180

200 225*

250 275*

300

315

350

400

450

500

550

600 PRINCIPALI IMPIEGHI

La speciale formulazione lo rende idoneo per impianti di aspirazione

in presenza di gas e fumi oleosi.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

40 0,40

0,18

28

282

50 0,35

0,15

35

352

60 0,35

0,14

42

424

70 0,30

0,12

49

451

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

42
