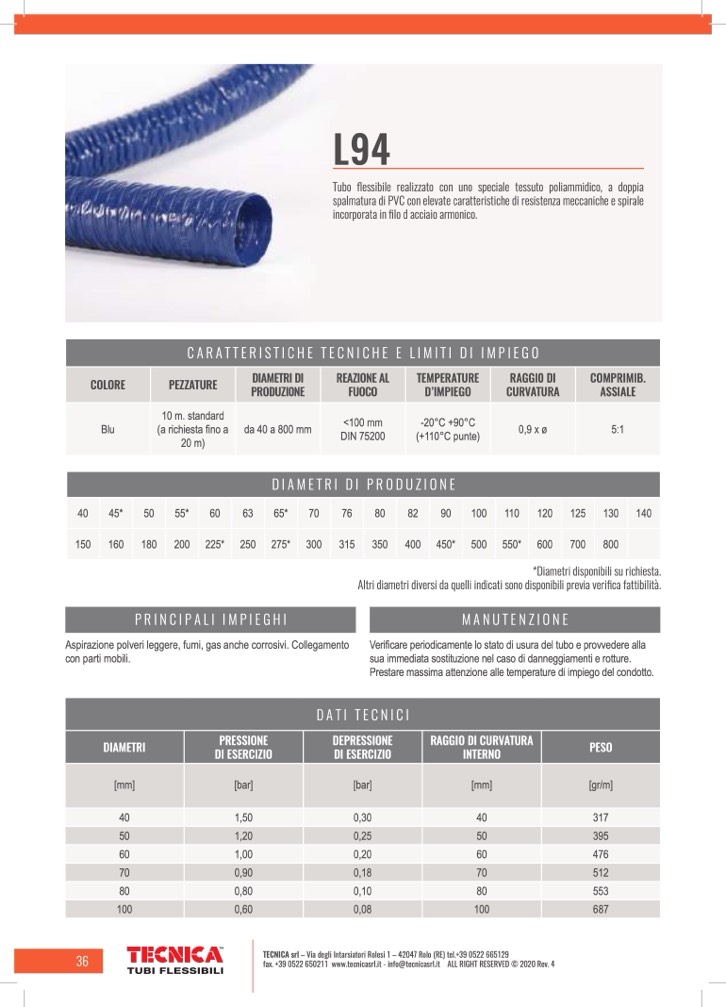

L94

Tubo flessibile realizzato con uno speciale tessuto poliammidico, a doppia

spalmatura di PVC con elevate caratteristiche di resistenza meccaniche e spirale

incorporata in filo d acciaio armonico.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

REAZIONE AL

FUOCO

TEMPERATURE

D’IMPIEGO

RAGGI0 DI

CURVATURA

COMPRIMIB.

ASSIALE

Blu

10 m. standard

(a richiesta fino a

20 m)

da 40 a 800 mm

<100 mm

DIN 75200

-20°C +90°C

(+110°C punte)

0,9 x ø

5:1

DIAMETRI DI PRODUZIONE

40

150 45*

160

50

180 55*

200

60 225*

63

250 65*

275*

70

300

76

315

80

350

82

400

90 450*

100

500

110 550*

120

600

125

700

130

800

140 PRINCIPALI IMPIEGHI

Aspirazione polveri leggere, fumi, gas anche corrosivi. Collegamento

con parti mobili.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

40 1,50

0,30

40

317

50 1,20

0,25

50

395

60 1,00

0,20

60

476

70 0,90

0,18

70

512

80 0,80

0,10

80

553

100 0,60

0,08

100

687

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

36
