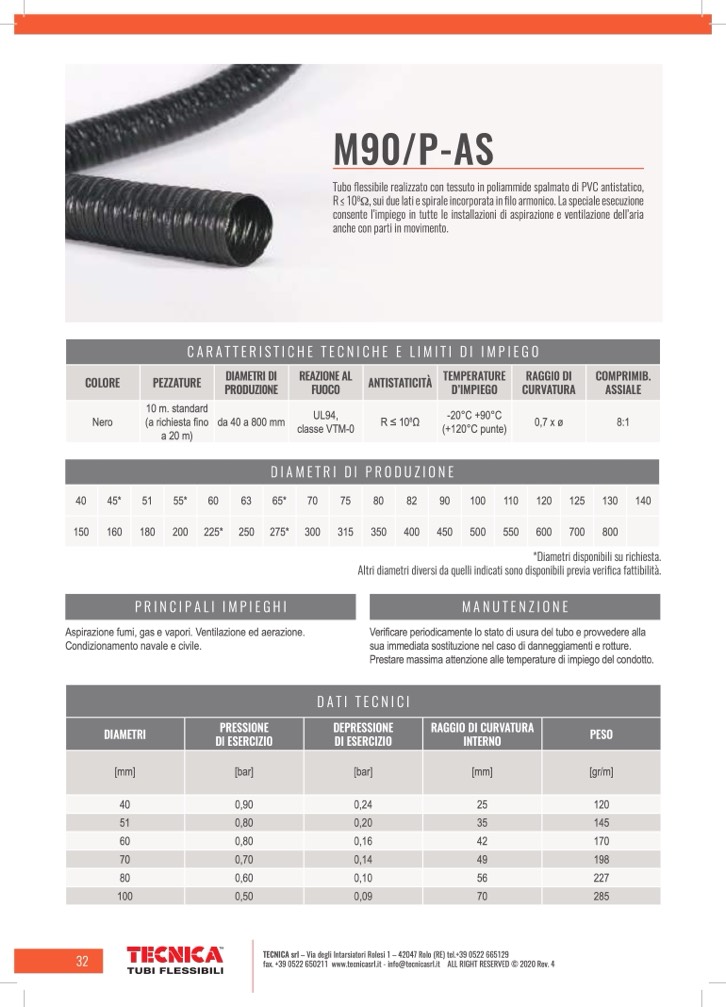

M90/P-AS

Tubo flessibile realizzato con tessuto in poliammide spalmato di PVC antistatico,

R ≤ 10

Ω, sui due lati e spirale incorporata in filo armonico. La speciale esecuzione

consente l’impiego in tutte le installazioni di aspirazione e ventilazione dell’aria

anche con parti in movimento.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

REAZIONE AL

FUOCO

ANTISTATICITÀ

TEMPERATURE

D’IMPIEGO

RAGGI0 DI

CURVATURA

COMPRIMIB.

ASSIALE

Nero

10 m. standard

(a richiesta fino

a 20 m)

da 40 a 800 mm

UL94,

classe VTM-0

R ≤ 10

Ω

-20°C +90°C

(+120°C punte)

0,7 x ø

8:1

DIAMETRI DI PRODUZIONE

40

150 45*

160

51

180 55*

200

60 225*

63

250 65*

275*

70

300

75

315

80

350

82

400

90

450

100

500

110

550

120

600

125

700

130

800

140 PRINCIPALI IMPIEGHI

Aspirazione fumi, gas e vapori. Ventilazione ed aerazione.

Condizionamento navale e civile.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

40 0,90

0,24

25

120

51 0,80

0,20

35

145

60 0,80

0,16

42

170

70 0,70

0,14

49

198

80 0,60

0,10

56

227

100 0,50

0,09

70

285

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

32
