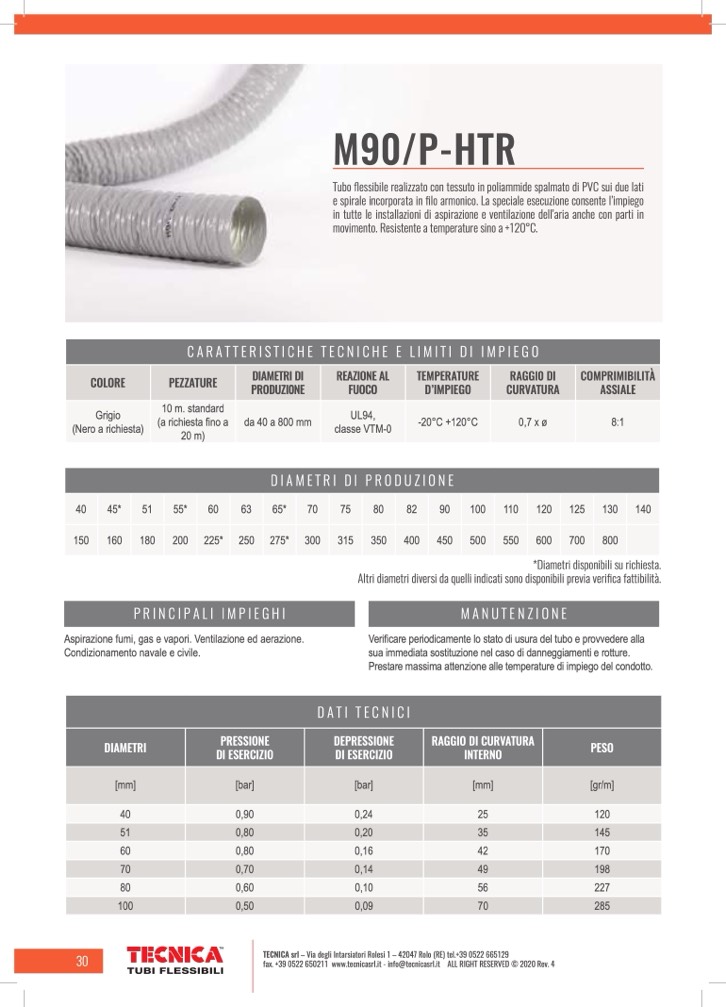

M90/P-HTR

Tubo flessibile realizzato con tessuto in poliammide spalmato di PVC sui due lati

e spirale incorporata in filo armonico. La speciale esecuzione consente l’impiego

in tutte le installazioni di aspirazione e ventilazione dell’aria anche con parti in

movimento. Resistente a temperature sino a +120°C.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

REAZIONE AL

FUOCO

TEMPERATURE

D’IMPIEGO

RAGGI0 DI

CURVATURA

COMPRIMIBILITÀ

ASSIALE

Grigio

(Nero a richiesta)

10 m. standard

(a richiesta fino a

20 m)

da 40 a 800 mm

UL94,

classe VTM-0

-20°C +120°C

0,7 x ø

8:1

DIAMETRI DI PRODUZIONE

40

150 45*

160

51

180 55*

200

60 225*

63

250 65*

275*

70

300

75

315

80

350

82

400

90

450

100

500

110

550

120

600

125

700

130

800

140 PRINCIPALI IMPIEGHI

Aspirazione fumi, gas e vapori. Ventilazione ed aerazione.

Condizionamento navale e civile.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

40 0,90

0,24

25

120

51 0,80

0,20

35

145

60 0,80

0,16

42

170

70 0,70

0,14

49

198

80 0,60

0,10

56

227

100 0,50

0,09

70

285

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
