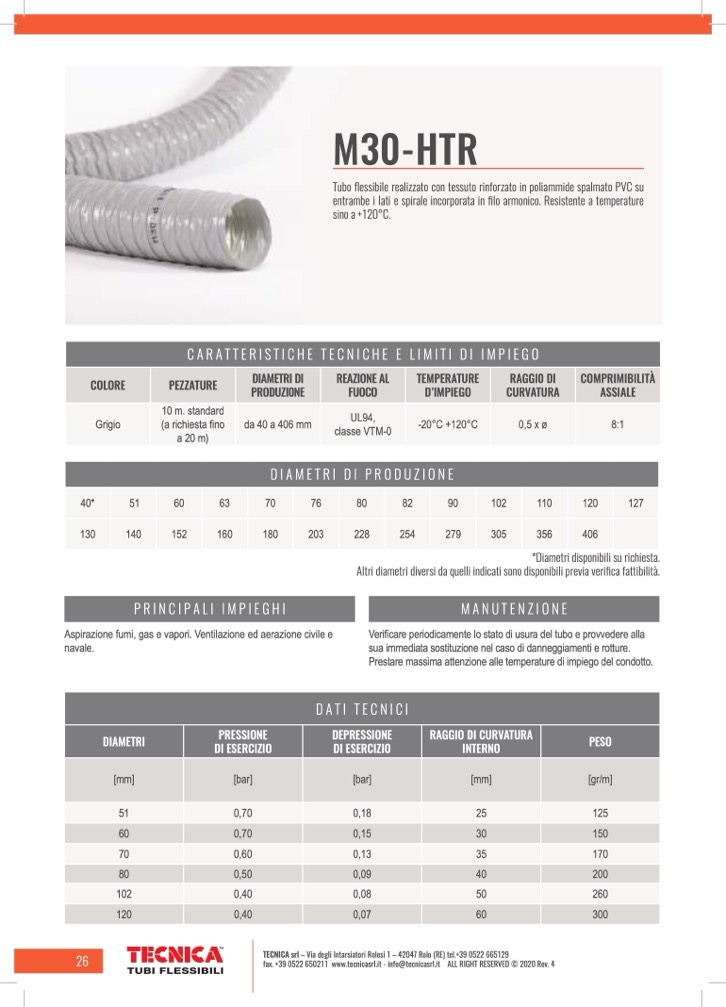

M30-HTR

Tubo flessibile realizzato con tessuto rinforzato in poliammide spalmato PVC su

entrambe i lati e spirale incorporata in filo armonico. Resistente a temperature

sino a +120°C.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

REAZIONE AL

FUOCO

TEMPERATURE

D’IMPIEGO

RAGGI0 DI

CURVATURA

COMPRIMIBILITÀ

ASSIALE

Grigio

10 m. standard

(a richiesta fino

a 20 m)

da 40 a 406 mm

UL94,

classe VTM-0

-20°C +120°C

0,5 x ø

8:1

DIAMETRI DI PRODUZIONE

40*

51

60

63

70

76

80

82

90

102

110

120

127

130

140

152

160

180

203

228

254

279

305

356

406 PRINCIPALI IMPIEGHI

Aspirazione fumi, gas e vapori. Ventilazione ed aerazione civile e

navale.

*Diametri disponibili su richiesta.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

51 0,70

0,18

25

125

60 0,70

0,15

30

150

70 0,60

0,13

35

170

80 0,50

0,09

40

200

102 0,40

0,08

50

260

120 0,40

0,07

60

300
