PRINCIPALI IMPIEGHI

Aspirazione leggera di fumi, gas e vapori. Ventilazione ed aerazione

civile e navale.

MANUTENZIONE

Verificare periodicamente i punti critici dell’impianto (curve, raccordi,

punti di fissaggio...), per garantirne il corretto funzionamento.

DIAGRAMMA PERDITE DI CARICO

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare il diagramma a lato.

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell’aria 20°C)

(Temperatura dell'aria 20°C)

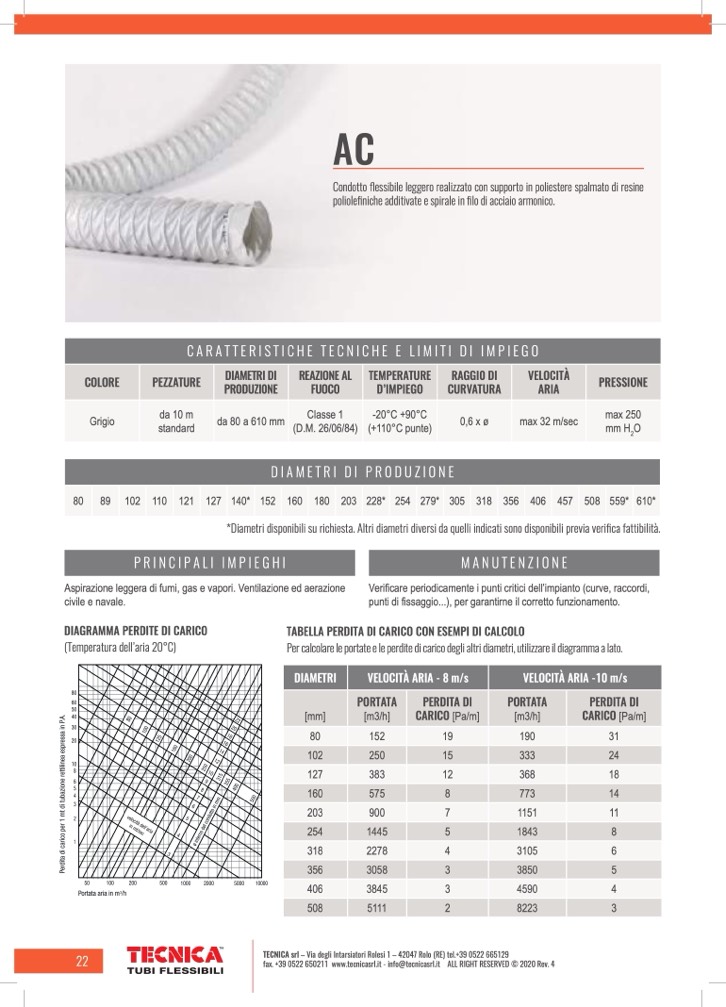

AC

Condotto flessibile leggero realizzato con supporto in poliestere spalmato di resine

poliolefiniche additivate e spirale in filo di acciaio armonico.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

REAZIONE AL

FUOCO

TEMPERATURE

D’IMPIEGO

RAGGI0 DI

CURVATURA

VELOCITÀ

ARIA

PRESSIONE

Grigio

da 10 m

standard

da 80 a 610 mm

Classe 1

(D.M. 26/06/84)

-20°C +90°C

(+110°C punte)

0,6 x ø

max 32 m/sec

max 250

mm H

O

DIAMETRI DI PRODUZIONE

80

89

102

110

121

127 140*

152

160

180

203 228*

254 279*

305

318

356

406

457

508 559*

610*

*Diametri disponibili su richiesta. Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

DIAMETRI

VELOCITÀ ARIA - 8 m/s

VELOCITÀ ARIA -10 m/s

[mm]

PORTATA

[m3/h]

PERDITA DI

CARICO [Pa/m]

PORTATA

[m3/h]

PERDITA DI

CARICO [Pa/m]

80

152

19

190

31

102

��

250

��

15

��

333

24

��

127

��

383

12

368

18

160

575

8

773

14

203

900

7 1151

11

254 1445

5 1843

8

318 2278

4 3105

6

356 3058

3 3850

5

406 3845

3 4590

4

508 5111

2 8223

3
