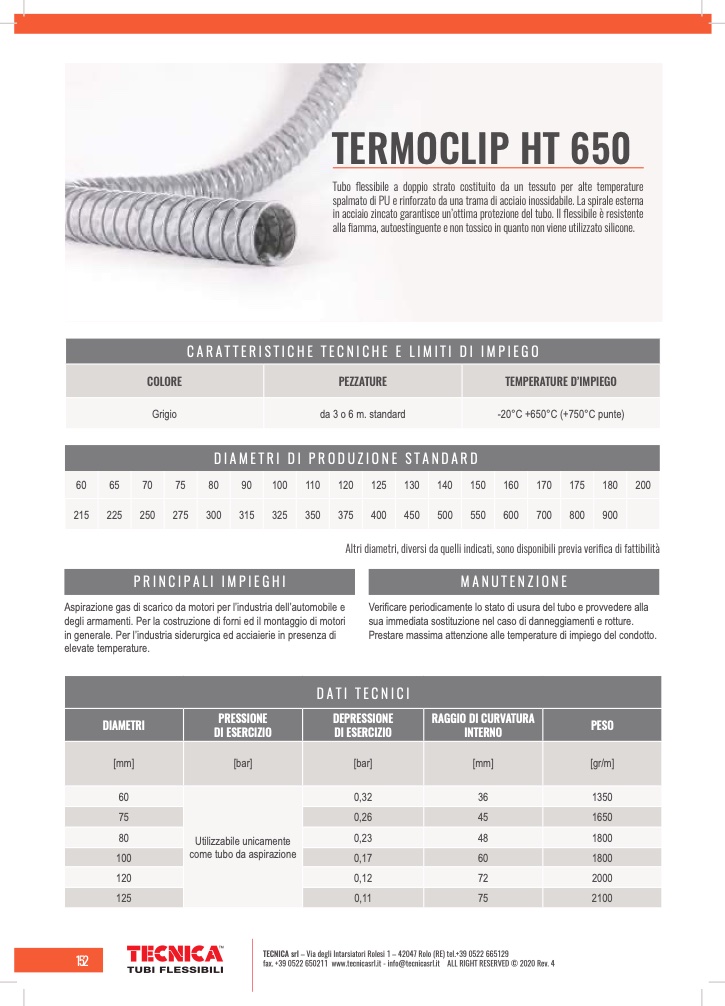

TERMOCLIP HT 650

Tubo flessibile a doppio strato costituito da un tessuto per alte temperature

spalmato di PU e rinforzato da una trama di acciaio inossidabile. La spirale esterna

in acciaio zincato garantisce un’ottima protezione del tubo. Il flessibile è resistente

alla fiamma, autoestinguente e non tossico in quanto non viene utilizzato silicone.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

Grigio

da 3 o 6 m. standard

-20°C +650°C (+750°C punte)

DIAMETRI DI PRODUZIONE STANDARD

60

215

65

225

70

250

75

275

80

300

90

315

100

325

110

350

120

375

125

400

130

450

140

500

150

550

160

600

170

700

175

800

180

900

200 Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

PRINCIPALI IMPIEGHI

Aspirazione gas di scarico da motori per l’industria dell’automobile e

degli armamenti. Per la costruzione di forni ed il montaggio di motori

in generale. Per l’industria siderurgica ed acciaierie in presenza di

elevate temperature.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

60 Utilizzabile unicamente

come tubo da aspirazione

0,32

36 1350

75 0,26

45 1650

80 0,23

48 1800

100 0,17

60 1800

120 0,12

72 2000

125 0,11

75 2100

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

152
