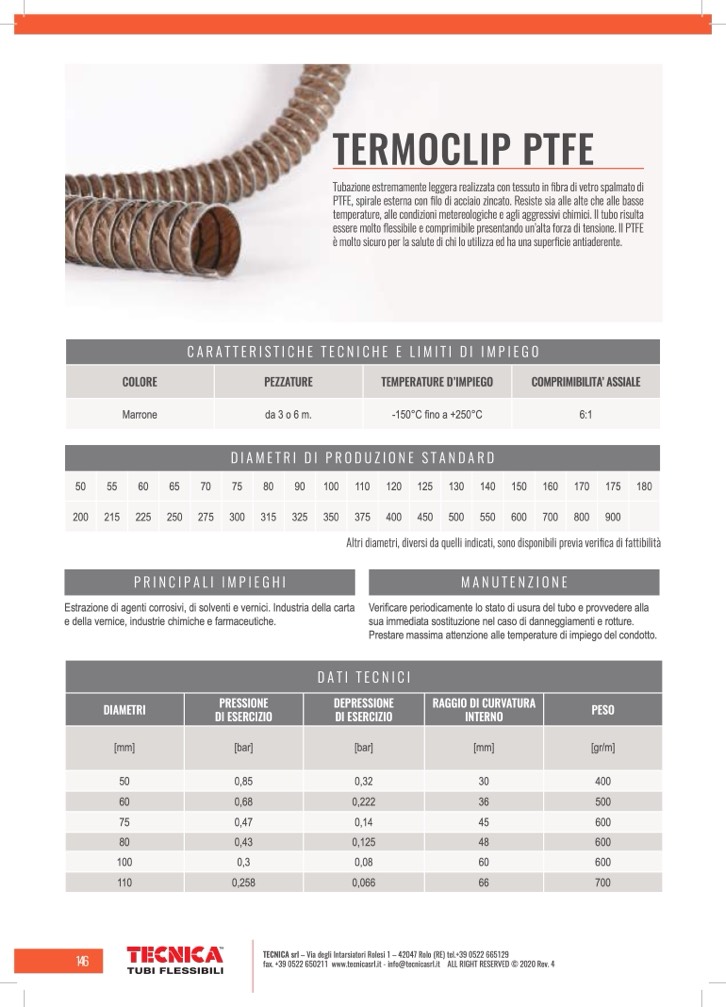

TERMOCLIP PTFE

Tubazione estremamente leggera realizzata con tessuto in fibra di vetro spalmato di

PTFE, spirale esterna con filo di acciaio zincato. Resiste sia alle alte che alle basse

temperature, alle condizioni metereologiche e agli aggressivi chimici. Il tubo risulta

essere molto flessibile e comprimibile presentando un’alta forza di tensione. Il PTFE

è molto sicuro per la salute di chi lo utilizza ed ha una superficie antiaderente.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

COMPRIMIBILITA’ ASSIALE

Marrone

da 3 o 6 m.

-150°C fino a +250°C

6:1

DIAMETRI DI PRODUZIONE STANDARD

50

200

55

215

60

225

65

250

70

275

75

300

80

315

90

325

100

350

110

375

120

400

125

450

130

500

140

550

150

600

160

700

170

800

175

900

180 Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

PRINCIPALI IMPIEGHI

Estrazione di agenti corrosivi, di solventi e vernici. Industria della carta

e della vernice, industrie chimiche e farmaceutiche.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

50 0,85

0,32

30

400

60 0,68

0,222

36

500

75 0,47

0,14

45

600

80 0,43

0,125

48

600

100 0,3

0,08

60

600

110 0,258

0,066

66

700
