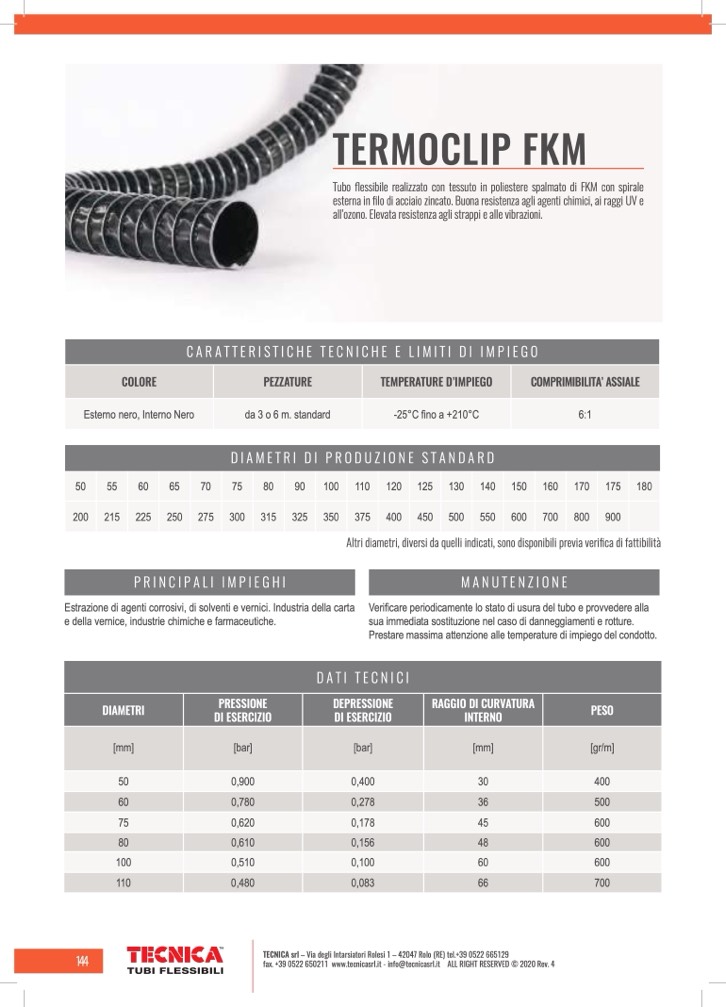

TERMOCLIP FKM

Tubo flessibile realizzato con tessuto in poliestere spalmato di FKM con spirale

esterna in filo di acciaio zincato. Buona resistenza agli agenti chimici, ai raggi UV e

all’ozono. Elevata resistenza agli strappi e alle vibrazioni.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

COMPRIMIBILITA’ ASSIALE

Esterno nero, Interno Nero

da 3 o 6 m. standard

-25°C fino a +210°C

6:1

DIAMETRI DI PRODUZIONE STANDARD

50

200

55

215

60

225

65

250

70

275

75

300

80

315

90

325

100

350

110

375

120

400

125

450

130

500

140

550

150

600

160

700

170

800

175

900

180 Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

PRINCIPALI IMPIEGHI

Estrazione di agenti corrosivi, di solventi e vernici. Industria della carta

e della vernice, industrie chimiche e farmaceutiche.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm]

[gr/m]

50 0,900

0,400

30

400

60 0,780

0,278

36

500

75 0,620

0,178

45

600

80 0,610

0,156

48

600

100 0,510

0,100

60

600

110 0,480

0,083

66

700

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

144
