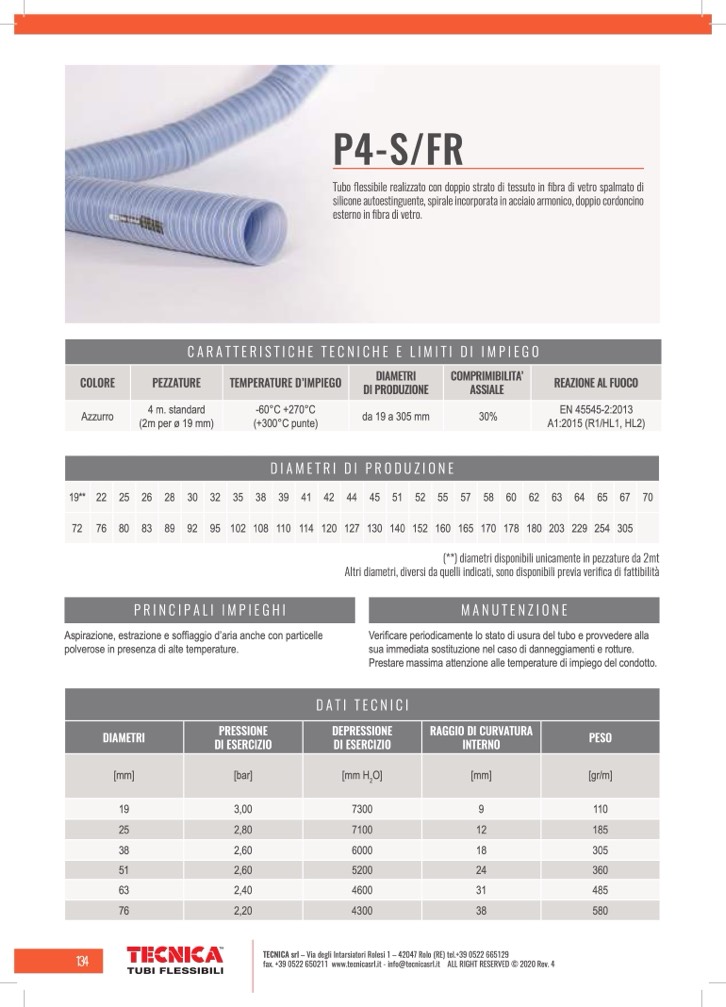

P4-S/FR

Tubo flessibile realizzato con doppio strato di tessuto in fibra di vetro spalmato di

silicone autoestinguente, spirale incorporata in acciaio armonico, doppio cordoncino

esterno in fibra di vetro.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

DIAMETRI

DI PRODUZIONE

COMPRIMIBILITA’

ASSIALE

REAZIONE AL FUOCO

Azzurro

4 m. standard

(2m per ø 19 mm)

-60°C +270°C

(+300°C punte)

da 19 a 305 mm

30%

EN 45545-2:2013

A1:2015 (R1/HL1, HL2)

DIAMETRI DI PRODUZIONE

19** 22 25 26 28 30 32 35 38 39 41 42 44 45 51 52 55 57 58 60 62 63 64 65 67 70

72 76 80 83 89 92 95 102108110114120127130140152160165170178180203229254305

PRINCIPALI IMPIEGHI

Aspirazione, estrazione e soffiaggio d’aria anche con particelle

polverose in presenza di alte temperature.

(**) diametri disponibili unicamente in pezzature da 2mt

Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm H

O]

[mm]

[gr/m]

19 3,00

7300

9

110

25 2,80

7100

12

185

38 2,60

6000

18

305

51 2,60

5200

24

360

63 2,40

4600

31

485

76 2,20

4300

38

580

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

134
