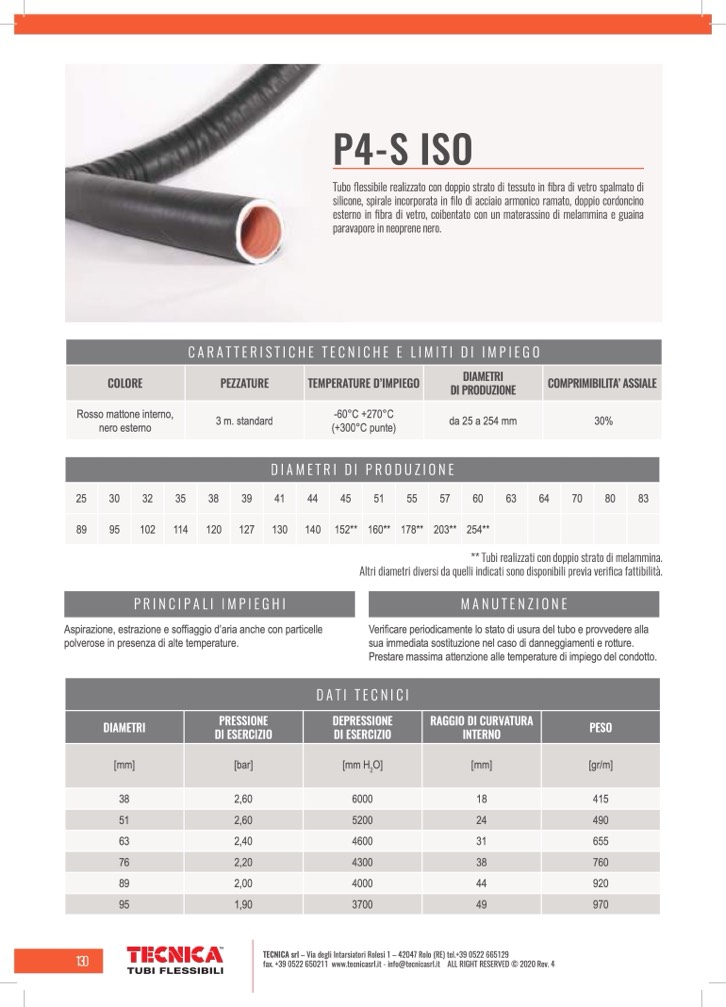

P4-S ISO

Tubo flessibile realizzato con doppio strato di tessuto in fibra di vetro spalmato di

silicone, spirale incorporata in filo di acciaio armonico ramato, doppio cordoncino

esterno in fibra di vetro, coibentato con un materassino di melammina e guaina

paravapore in neoprene nero.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

DIAMETRI

DI PRODUZIONE

COMPRIMIBILITA’ ASSIALE

Rosso mattone interno,

nero esterno

3 m. standard

-60°C +270°C

(+300°C punte)

da 25 a 254 mm

30%

DIAMETRI DI PRODUZIONE

25

89

30

95

32

102

35

114

38

120

39

127

41

130

44

140

45 152**

51 160**

55 178**

57 203**

60 254**

63

64

70

80

83 PRINCIPALI IMPIEGHI

Aspirazione, estrazione e soffiaggio d’aria anche con particelle

polverose in presenza di alte temperature.

** Tubi realizzati con doppio strato di melammina.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm H

O]

[mm]

[gr/m]

38 2,60

6000

18

415

51 2,60

5200

24

490

63 2,40

4600

31

655

76 2,20

4300

38

760

89 2,00

4000

44

920

95 1,90

3700

49

970

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
