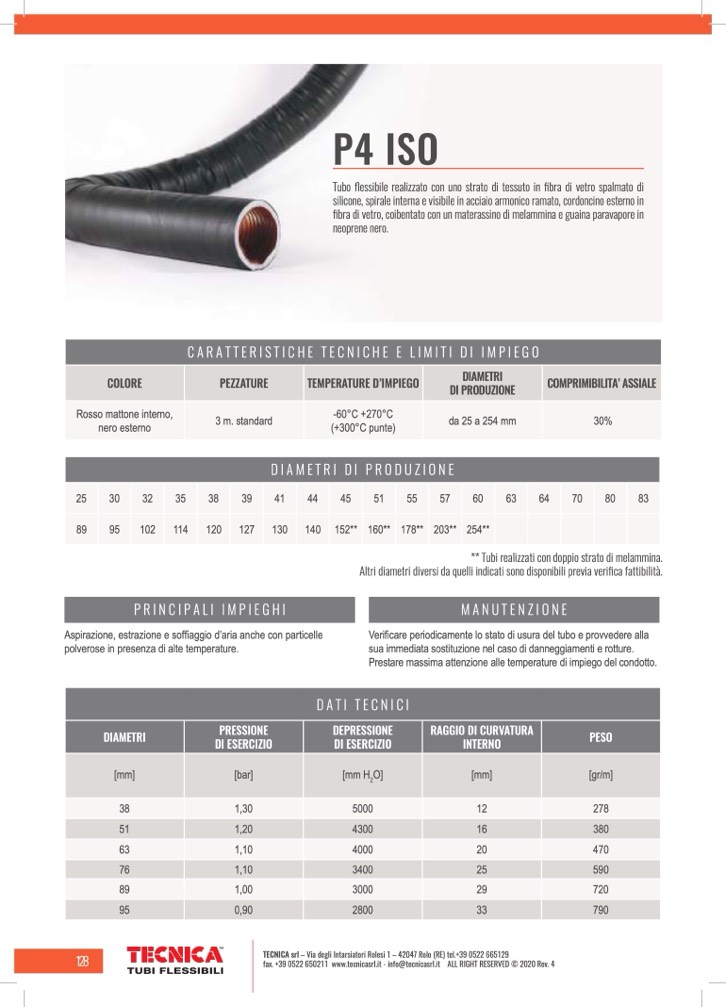

P4 ISO

Tubo flessibile realizzato con uno strato di tessuto in fibra di vetro spalmato di

silicone, spirale interna e visibile in acciaio armonico ramato, cordoncino esterno in

fibra di vetro, coibentato con un materassino di melammina e guaina paravapore in

neoprene nero.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

DIAMETRI

DI PRODUZIONE

COMPRIMIBILITA’ ASSIALE

Rosso mattone interno,

nero esterno

3 m. standard

-60°C +270°C

(+300°C punte)

da 25 a 254 mm

30%

DIAMETRI DI PRODUZIONE

25

89

30

95

32

102

35

114

38

120

39

127

41

130

44

140

45 152**

51 160**

55 178**

57 203**

60 254**

63

64

70

80

83 PRINCIPALI IMPIEGHI

Aspirazione, estrazione e soffiaggio d’aria anche con particelle

polverose in presenza di alte temperature.

** Tubi realizzati con doppio strato di melammina.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm H

O]

[mm]

[gr/m]

38 1,30

5000

12

278

51 1,20

4300

16

380

63 1,10

4000

20

470

76 1,10

3400

25

590

89 1,00

3000

29

720

95 0,90

2800

33

790

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

128
