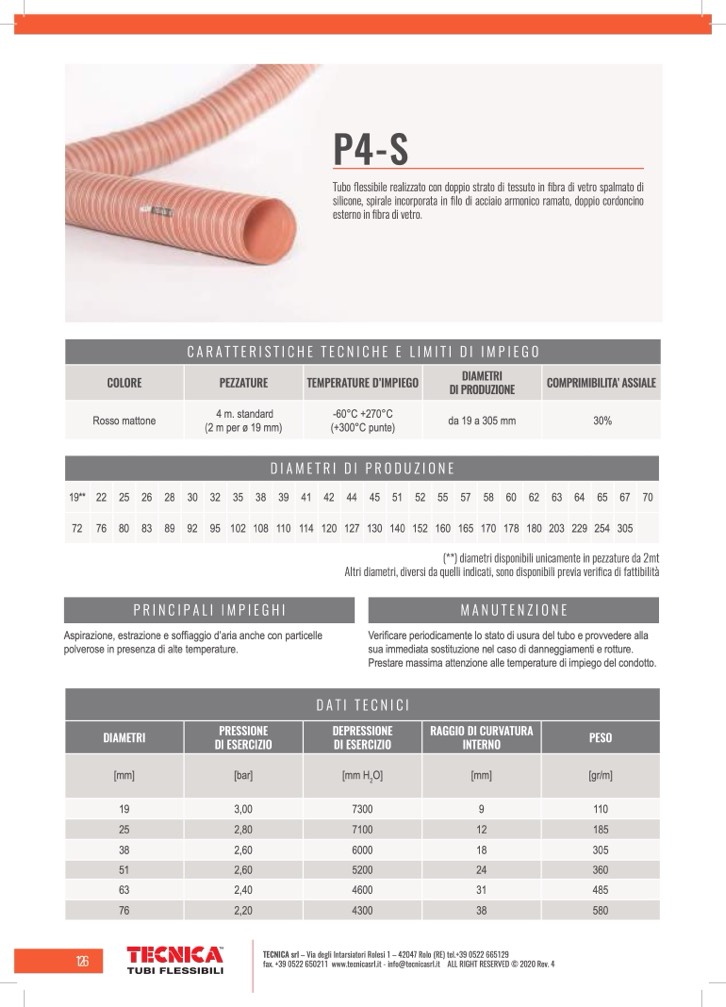

P4-S

Tubo flessibile realizzato con doppio strato di tessuto in fibra di vetro spalmato di

silicone, spirale incorporata in filo di acciaio armonico ramato, doppio cordoncino

esterno in fibra di vetro.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE D’IMPIEGO

DIAMETRI

DI PRODUZIONE

COMPRIMIBILITA’ ASSIALE

Rosso mattone

4 m. standard

(2 m per ø 19 mm)

-60°C +270°C

(+300°C punte)

da 19 a 305 mm

30%

DIAMETRI DI PRODUZIONE

19** 22 25 26 28 30 32 35 38 39 41 42 44 45 51 52 55 57 58 60 62 63 64 65 67 70

72 76 80 83 89 92 95 102108110114120127130140152160165170178180203229254305

PRINCIPALI IMPIEGHI

Aspirazione, estrazione e soffiaggio d’aria anche con particelle

polverose in presenza di alte temperature.

(**) diametri disponibili unicamente in pezzature da 2mt

Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm H

O]

[mm]

[gr/m]

19 3,00

7300

9

110

25 2,80

7100

12

185

38 2,60

6000

18

305

51 2,60

5200

24

360

63 2,40

4600

31

485

76 2,20

4300

38

580

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

126
