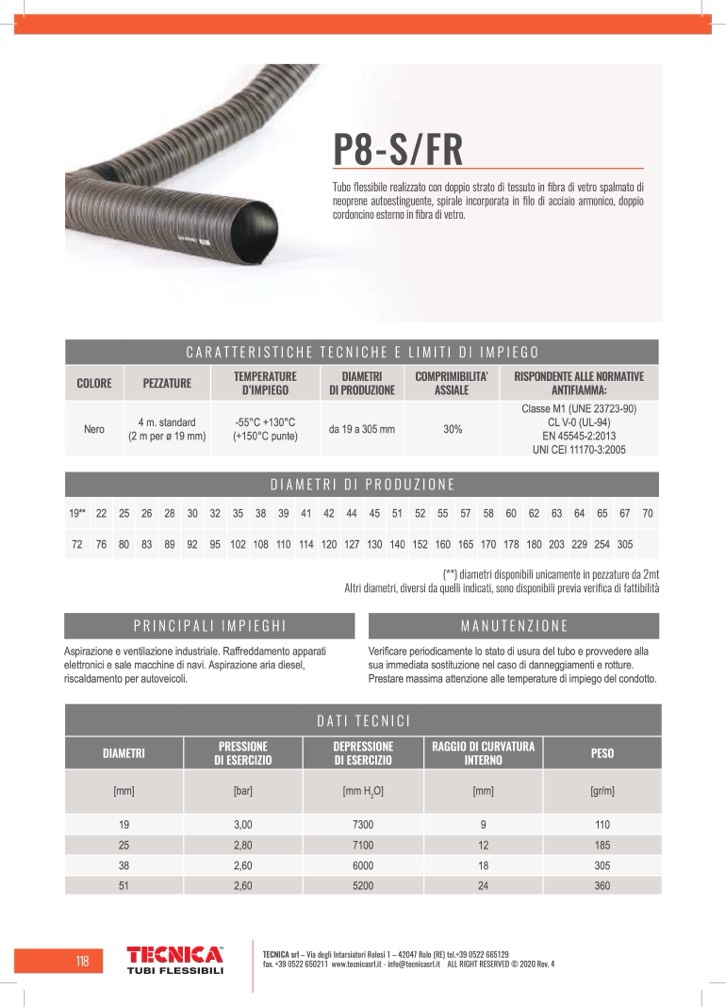

P8-S/FR

Tubo flessibile realizzato con doppio strato di tessuto in fibra di vetro spalmato di

neoprene autoestinguente, spirale incorporata in filo di acciaio armonico, doppio

cordoncino esterno in fibra di vetro.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE

D’IMPIEGO

DIAMETRI

DI PRODUZIONE

COMPRIMIBILITA’

ASSIALE

RISPONDENTE ALLE N0RMATIVE

ANTIFIAMMA:

Nero

4 m. standard

(2 m per ø 19 mm)

-55°C +130°C

(+150°C punte)

da 19 a 305 mm

30%

Classe M1 (UNE 23723-90)

CL V-0 (UL-94)

EN 45545-2:2013

UNI CEI 11170-3:2005

DIAMETRI DI PRODUZIONE

19** 22 25 26 28 30 32 35 38 39 41 42 44 45 51 52 55 57 58 60 62 63 64 65 67 70

72 76 80 83 89 92 95 102108110114120127130140152160165170178180203229254305

PRINCIPALI IMPIEGHI

Aspirazione e ventilazione industriale. Raffreddamento apparati

elettronici e sale macchine di navi. Aspirazione aria diesel,

riscaldamento per autoveicoli.

(**) diametri disponibili unicamente in pezzature da 2mt

Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm H

O]

[mm]

[gr/m]

19 3,00

7300

9

110

25 2,80

7100

12

185

38 2,60

6000

18

305

51 2,60

5200

24

360
