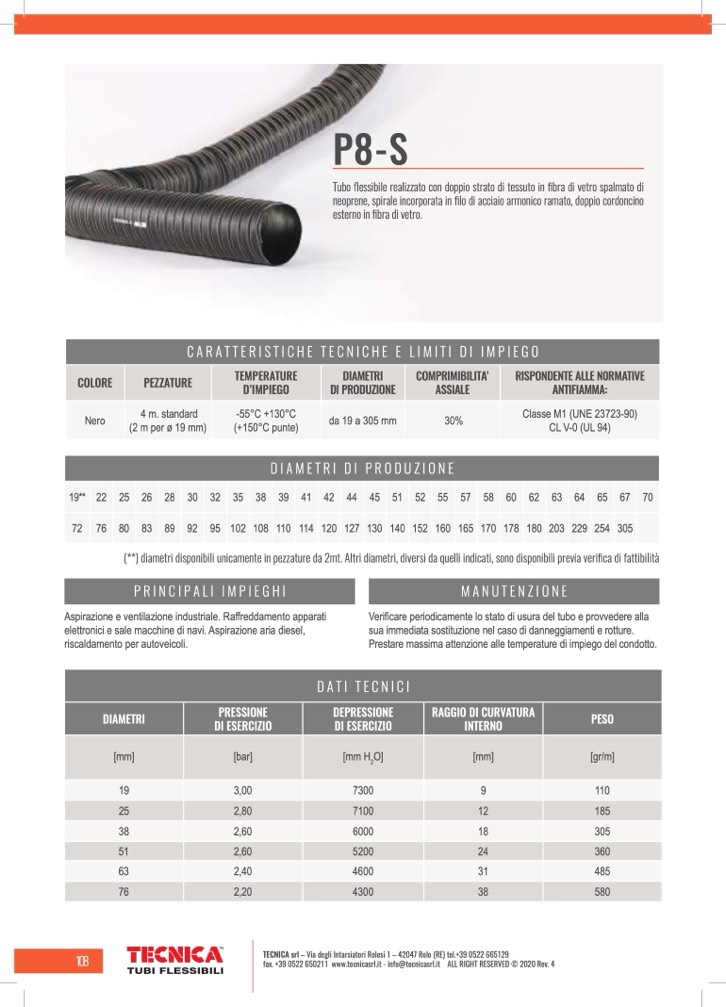

P8-S

Tubo flessibile realizzato con doppio strato di tessuto in fibra di vetro spalmato di

neoprene, spirale incorporata in filo di acciaio armonico ramato, doppio cordoncino

esterno in fibra di vetro.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE

D’IMPIEGO

DIAMETRI

DI PRODUZIONE

COMPRIMIBILITA’

ASSIALE

RISPONDENTE ALLE N0RMATIVE

ANTIFIAMMA:

Nero

4 m. standard

(2 m per ø 19 mm)

-55°C +130°C

(+150°C punte)

da 19 a 305 mm

30%

Classe M1 (UNE 23723-90)

CL V-0 (UL 94)

DIAMETRI DI PRODUZIONE

19** 22 25 26 28 30 32 35 38 39 41 42 44 45 51 52 55 57 58 60 62 63 64 65 67 70

72 76 80 83 89 92 95 102108110114120127130140152160165170178180203229254305

(**) diametri disponibili unicamente in pezzature da 2mt. Altri diametri, diversi da quelli indicati, sono disponibili previa verifica di fattibilità

PRINCIPALI IMPIEGHI

Aspirazione e ventilazione industriale. Raffreddamento apparati

elettronici e sale macchine di navi. Aspirazione aria diesel,

riscaldamento per autoveicoli.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm H

O]

[mm]

[gr/m]

19 3,00

7300

9

110

25 2,80

7100

12

185

38 2,60

6000

18

305

51 2,60

5200

24

360

63 2,40

4600

31

485

76 2,20

4300

38

580

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
