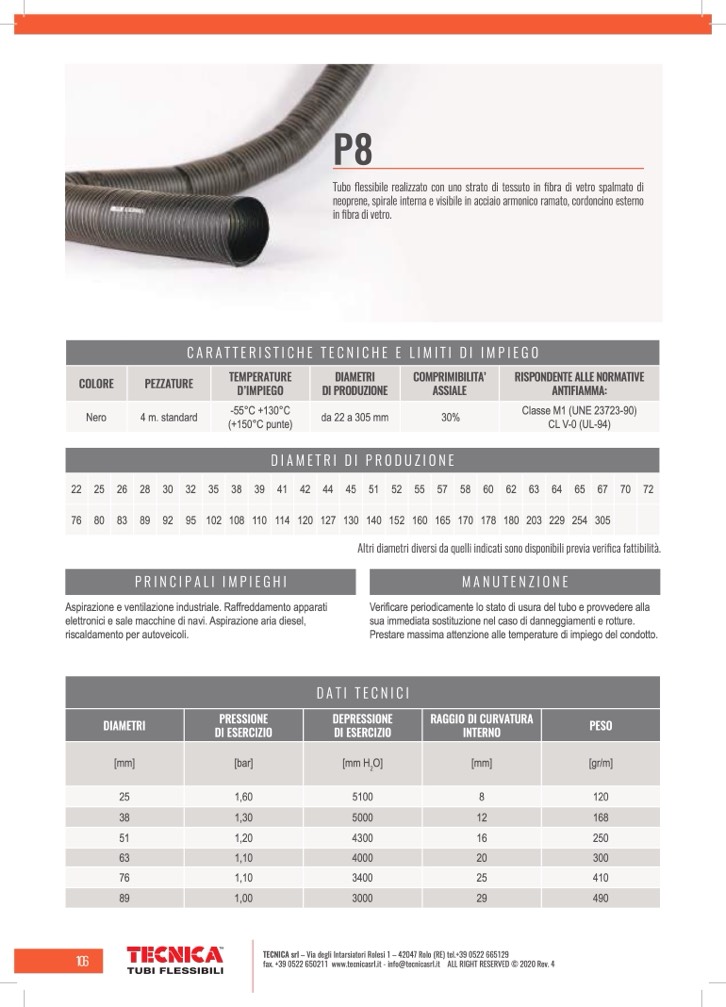

P8

Tubo flessibile realizzato con uno strato di tessuto in fibra di vetro spalmato di

neoprene, spirale interna e visibile in acciaio armonico ramato, cordoncino esterno

in fibra di vetro.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

TEMPERATURE

D’IMPIEGO

DIAMETRI

DI PRODUZIONE

COMPRIMIBILITA’

ASSIALE

RISPONDENTE ALLE N0RMATIVE

ANTIFIAMMA:

Nero

4 m. standard

-55°C +130°C

(+150°C punte)

da 22 a 305 mm

30%

Classe M1 (UNE 23723-90)

CL V-0 (UL-94)

DIAMETRI DI PRODUZIONE

22 25 26 28 30 32 35 38 39 41 42 44 45 51 52 55 57 58 60 62 63 64 65 67 70 72

76 80 83 89 92 95 102108110114120127130140152160165170178180203229254305

PRINCIPALI IMPIEGHI

Aspirazione e ventilazione industriale. Raffreddamento apparati

elettronici e sale macchine di navi. Aspirazione aria diesel,

riscaldamento per autoveicoli.

Altri diametri diversi da quelli indicati sono disponibili previa verifica fattibilità.

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e provvedere alla

sua immediata sostituzione nel caso di danneggiamenti e rotture.

Prestare massima attenzione alle temperature di impiego del condotto.

DATI TECNICI

DIAMETRI

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI CURVATURA

INTERNO

PESO

[mm]

[bar]

[mm H

O]

[mm]

[gr/m]

25 1,60

5100

8

120

38 1,30

5000

12

168

51 1,20

4300

16

250

63 1,10

4000

20

300

76 1,10

3400

25

410

89 1,00

3000

29

490

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

106
