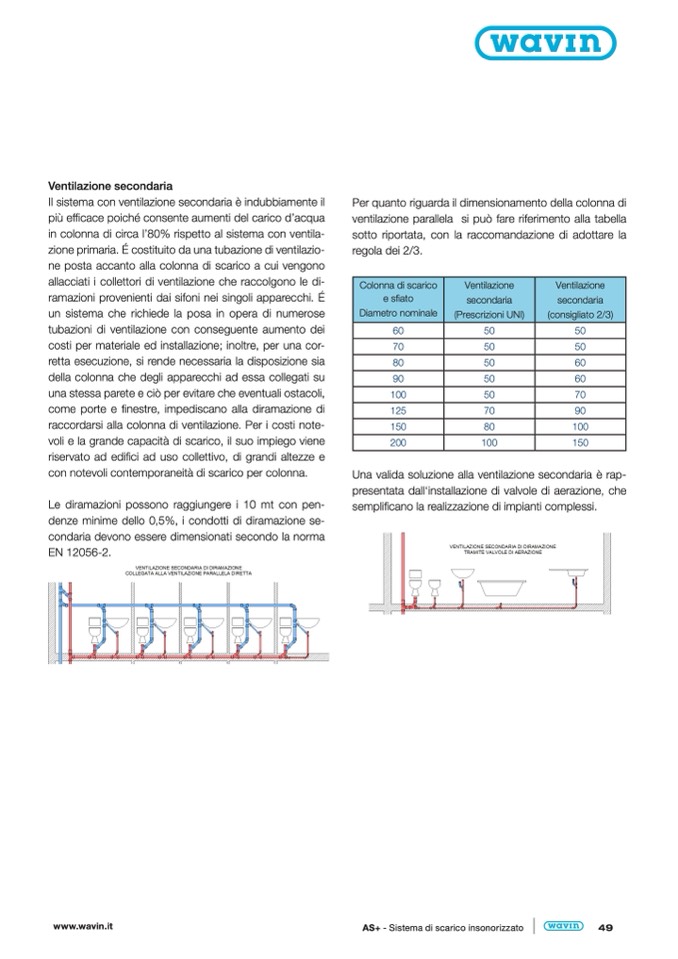

Ventilazione secondaria
Il sistema con ventilazione secondaria è indubbiamente il
più efficace poiché consente aumenti del carico d’acqua
in colonna di circa l’80% rispetto al sistema con ventila-
zione primaria. É costituito da una tubazione di ventilazio-
ne posta accanto alla colonna di scarico a cui vengono
allacciati i collettori di ventilazione che raccolgono le di-
ramazioni provenienti dai sifoni nei singoli apparecchi. É
un sistema che richiede la posa in opera di numerose
tubazioni di ventilazione con conseguente aumento dei
costi per materiale ed installazione; inoltre, per una cor-
retta esecuzione, si rende necessaria la disposizione sia
della colonna che degli apparecchi ad essa collegati su
una stessa parete e ciò per evitare che eventuali ostacoli,
come porte e finestre, impediscano alla diramazione di
raccordarsi alla colonna di ventilazione. Per i costi note-
voli e la grande capacità di scarico, il suo impiego viene
riservato ad edifici ad uso collettivo, di grandi altezze e
con notevoli contemporaneità di scarico per colonna.
Le diramazioni possono raggiungere i 10 mt con pen-
denze minime dello 0,5%, i condotti di diramazione se-
condaria devono essere dimensionati secondo la norma
EN 12056-2.
Per quanto riguarda il dimensionamento della colonna di
ventilazione parallela si può fare riferimento alla tabella
sotto riportata, con la raccomandazione di adottare la
regola dei 2/3.
60
50
50
70
50
50
80
50
60
90
50
60
100
50
70
125
70
90
150
80
100
200
100
150
Una valida soluzione alla ventilazione secondaria è rap-
presentata dall‘installazione di valvole di aerazione, che
semplificano la realizzazione di impianti complessi.
Colonna di scarico
e sfiato
Diametro nominale
Ventilazione
secondaria
(Prescrizioni UNI)
Ventilazione
secondaria
(consigliato 2/3)
