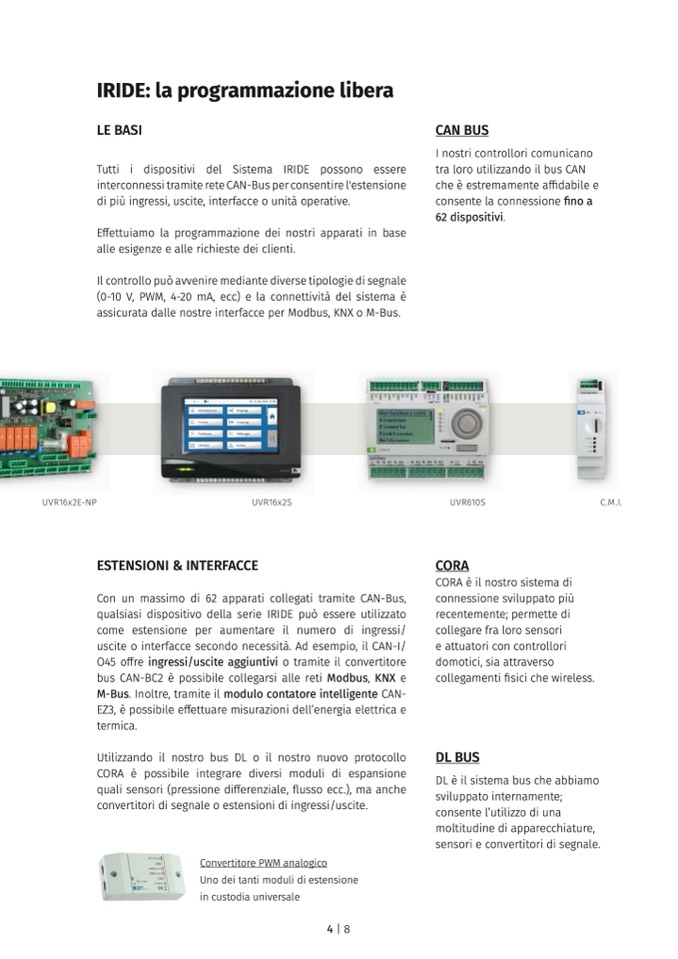

IRIDE: la programmazione libera

LE BASI

Tutti i dispositivi del Sistema IRIDE possono essere

interconnessi tramite rete CAN-Bus per consentire l'estensione

di più ingressi, uscite, interfacce o unità operative.

E

ffettuiamo la programmazione dei nostri apparati in base

alle esigenze e alle richieste dei clienti.

Il controllo pu

ò avvenire mediante diverse tipologie di segnale

(0-10 V, PWM, 4-20 mA, ecc) e la connettività del sistema

è

assicurata dalle nostre interfacce per Modbus, KNX o M-Bus.

CAN BUS

I nostri controllori comunicano

tra loro utilizzando il bus CAN

che è estremamente affidabile e

consente la connessione fino a

62 dispositivi.

UVR16x2E-NP

UVR16x2S

ESTENSIONI & INTERFACCE

Con un massimo di 62 apparati collegati tramite CAN-Bus,

qualsiasi dispositivo della serie IRIDE pu

ò essere utilizzato

come estensione per aumentare il numero di ingressi/

uscite o interfacce secondo necessit

à. Ad esempio, il CAN-I/

O45 o

ffre ingressi/uscite aggiuntivi o tramite il convertitore

bus CAN-BC2 è possibile collegarsi alle reti Modbus, KNX e

M-Bus. Inoltre, tramite il modulo contatore intelligente CAN-

EZ3, è possibile e

ffettuare misurazioni dell’energia elettrica e

termica.

Utilizzando il nostro bus DL o il nostro nuovo protocollo

CORA è possibile integrare diversi moduli di espansione

quali sensori (pressione di

fferenziale, flusso ecc.), ma anche

convertitori di segnale o estensioni di ingressi/uscite.

Convertitore PWM analogico

Uno dei tanti moduli di estensione

in custodia universale

UVR610S

C.M.I.

CORA

CORA è il nostro sistema di

connessione sviluppato più

recentemente; permette di

collegare fra loro sensori

e attuatori con controllori

domotici, sia attraverso

collegamenti fisici che wireless.

DL BUS

DL è il sistema bus che abbiamo

sviluppato internamente;

consente l’utilizzo di una

moltitudine di apparecchiature,

sensori e convertitori di segnale.

4| 8
