EcoBas 1 - EcoBas
Comandi intuitivi ed ergonomici.
Pannello di Controllo
Le caldaie JODO EcoBas1 e EcoBas sono dotate di una
gestione elettronica evoluta ed espandibile per impianti
termici sia standard che complessi. Grazie ad un sistema di
trasmissione delle informazioni semplice e completo ogni
componentedel generatore e ogni stato di funzionamento
possono essere facilmente visualizzati.
L’autodiagnosi consente di facilitare l’utilizzo dei generatori
ECOBAS agevolando, attraverso una rapida lettura delle
informazioni principali, l’interfacciamento con l’utente.
Funzioni del regolatore
a bordo macchina:
— Segnalazione della modalità di funzionamento
— Segnalazione di anomalie
— Programmazione tramite con “testi in chiaro”
— Programmazione delle fasce orarie
— Collegabile al Sistema di regolazione VISION
con possibilità di telegetione
La centralina elettronica sovrintende al funzionamento
del singolo modulo termico, nonché alla segnalazione e
memorizzazione delle anomalie tramite l’utilizzo di testi in
chiaro per una semplice interpretazione. Il regolatore climatico
a bordo permette la gestione della temperatura di mandata in
funzione della temperatura esterna.

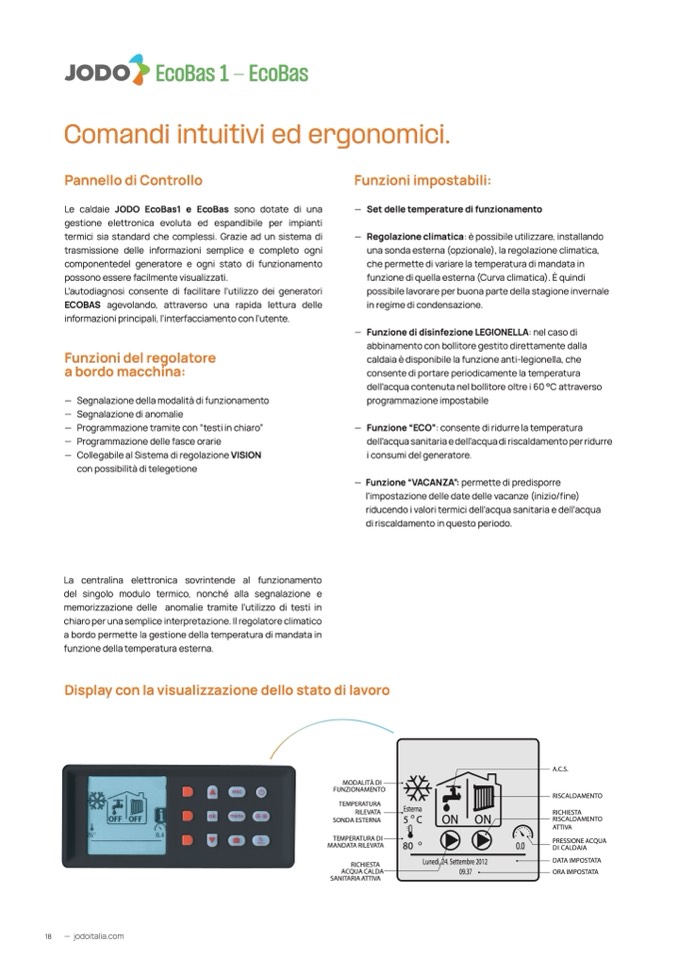

Display con la visualizzazione dello stato di lavoro
esc
ok
menu
Funzioni impostabili:
— Set delle temperature di funzionamento
— Regolazione climatica: è possibile utilizzare, installando
una sonda esterna (opzionale), la regolazione climatica,
che permette di variare la temperatura di mandata in
funzione di quella esterna (Curva climatica). È quindi
possibile lavorare per buona parte della stagione invernale
in regime di condensazione.
— Funzione di disinfezione LEGIONELLA: nel caso di
abbinamento con bollitore gestito direttamente dalla
caldaia è disponibile la funzione anti-legionella, che
consente di portare periodicamente la temperatura
dell’acqua contenuta nel bollitore oltre i 60 °C attraverso
programmazione impostabile
— Funzione “ECO”: consente di ridurre la temperatura
dell’acqua sanitaria e dell’acqua di riscaldamento per ridurre
i consumi del generatore.
— Funzione “VACANZA”: permette di predisporre
l’impostazione delle date delle vacanze (inizio/fine)
riducendo i valori termici dell’acqua sanitaria e dell’acqua
di riscaldamento in questo periodo.
18
— jodoitalia.com
eco
MODALITÀ DI
FUNZIONAMENTO
TEMPERATURA
Esterna
A.C.S.
RISCALDAMENTO
RICHIESTA
RISCALDAMENTO
ATTIVA
PRESSIONE ACQUA
DI CALDAIA
DATA IMPOSTATA
ORA IMPOSTATA
RILEVATA
o
SONDA ESTERNA
5
TEMPERATURA DI
MANDATA RILEVATA
RICHIESTA
ACQUA CALDA
SANITARIA ATTIVA
C
o
ON ON
Lunedi, 24. Settembre 2012
09.37
80
0.0
VIDEATA INIZIALE
