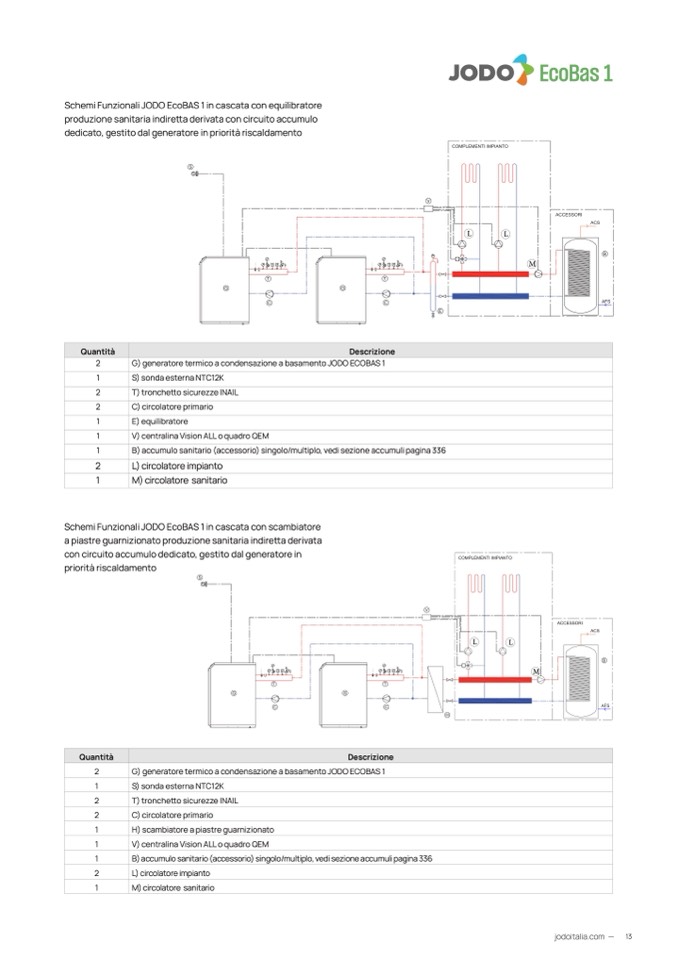

Schemi Funzionali JODO EcoBAS 1 in cascata con equilibratore

produzione sanitaria indiretta derivata con circuito accumulo

dedicato, gestito dal generatore in priorit

à riscaldamento

EcoBas 1

L

L

M

Quantità

Descrizione

2

G) generatore termico a condensazione a basamento JODO ECOBAS 1

1

S) sonda esterna NTC12K

2

T) tronchetto sicurezze INAIL

2

C) circolatore primario

1

E) equilibratore

1

V) centralina Vision ALL o quadro QEM

1

B) accumulo sanitario (accessorio) singolo/multiplo, vedi sezione accumuli pagina 336

2

L) circolatore impianto

1

M) circolatore sanitario

Schemi Funzionali JODO EcoBAS 1 in cascata con scambiatore

a piastre guarnizionato produzione sanitaria indiretta derivata

con circuito accumulo dedica

priorità riscaldamento

to, gestito dal generatore in

L

L

M

Quantità

Descrizione

2

G) generatore termico a condensazione a basamento JODO ECOBAS 1

1

S) sonda esterna NTC12K

2

T) tronchetto sicurezze INAIL

2

C) circolatore primario

1

H) scambiatore a piastre guarnizionato

1

V) centralina Vision ALL o quadro QEM

1

B) accumulo sanitario (accessorio) singolo/multiplo, vedi sezione accumuli pagina 336

2

L) circolatore impianto

1

M) circolatore sanitario
