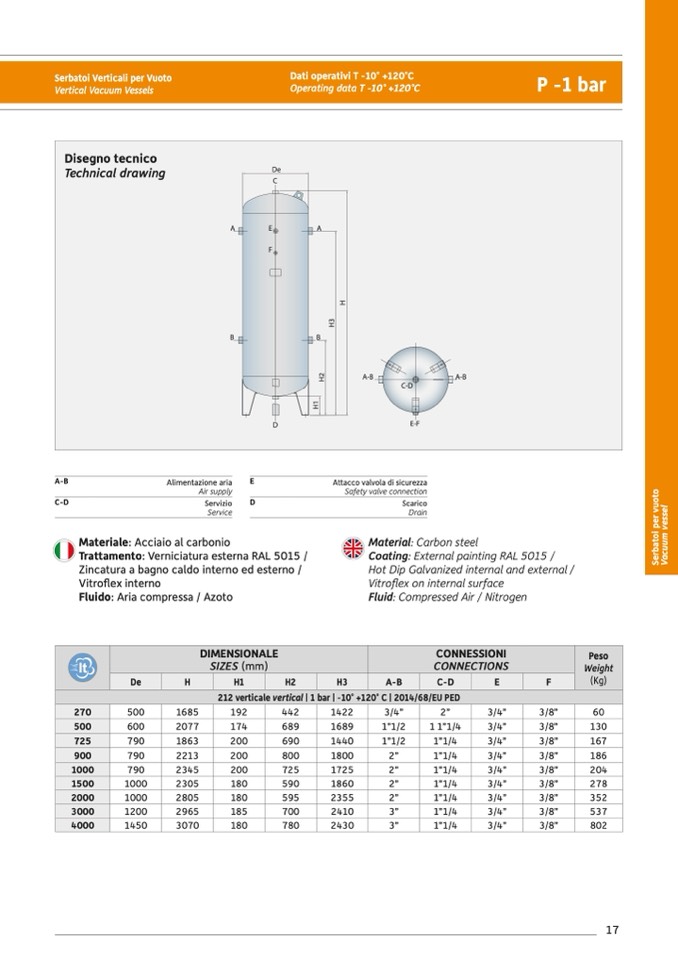

Serbatoi Verticali per Vuoto
Vertical Vacuum Vessels
Dati operativi T -10° +120°C
Operating data T -10° +120°C
P -1 bar
Disegno tecnico
Technical drawing
De
C
A
B
E
F
A
B
A-B
C-D
E-F
A-B
D
lt
DIMENSIONALE
SIZES (mm)
CONNESSIONI
CONNECTIONS
Peso
Weight
(Kg)
De
H
H1
H2
H3
A-B
C-D
E
F
212 verticale vertical | 1 bar | -10° +120° C | 2014/68/EU PED
270
500
1685
192
442
1422
3/4”
2”
3/4”
3/8”
60
500
600
2077
174
689
1689
1”1/2
1 1”1/4
3/4”
3/8”
130
725
790
1863
200
690
1440
1”1/2
1”1/4
3/4”
3/8”
167
900
790
2213
200
800
1800
2”
1”1/4
3/4”
3/8”
186
1000
790
2345
200
725
1725
2”
1”1/4
3/4”
3/8”
204
1500
1000
2305
180
590
1860
2”
1”1/4
3/4”
3/8”
278
2000
1000
2805
180
595
2355
2”
1”1/4
3/4”
3/8”
352
3000
1200
2965
185
700
2410
3”
1”1/4
3/4”
3/8”
537
4000
1450
3070
180
780
2430
3”
1”1/4
3/4”
3/8”
802
A-B
C-D
Alimentazione aria
Air supply
Servizio
Service
E
D
Attacco valvola di sicurezza
Safety valve connection
Scarico
Drain
Material: Carbon steel
Coating: External painting RAL 5015 /
Hot Dip Galvanized internal and external /
Vitroflex on internal surface
Fluid: Compressed Air / Nitrogen
Materiale: Acciaio al carbonio
Trattamento: Verniciatura esterna RAL 5015 /
Zincatura a bagno caldo interno ed esterno /
Vitroflex interno
Fluido: Aria compressa / Azoto
