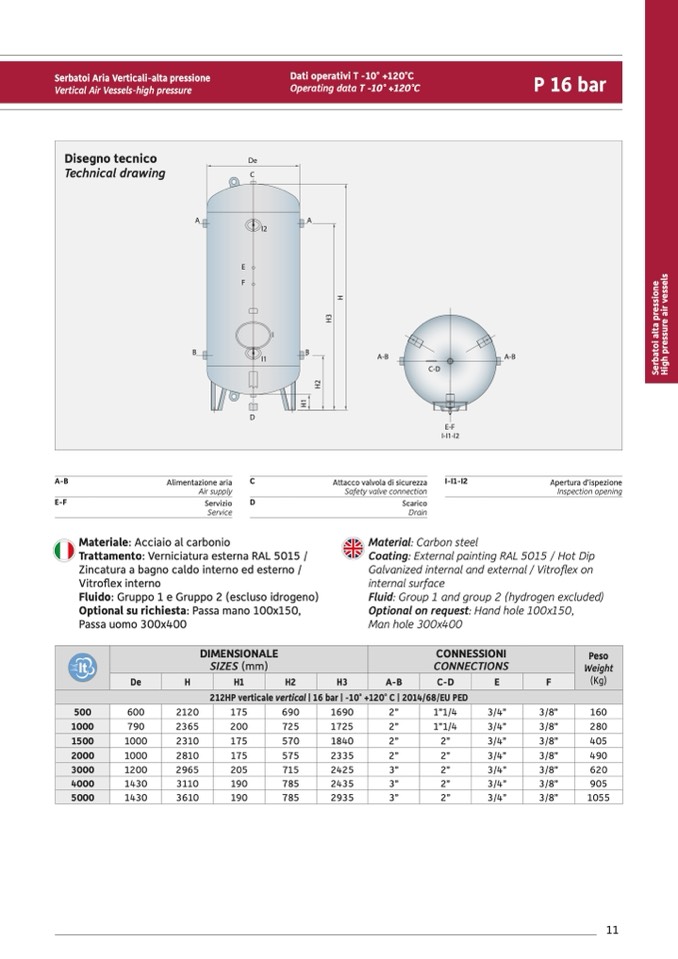

Serbatoi Aria Verticali-alta pressione

Vertical Air Vessels-high pressure

Dati operativi T -10° +120°C

Operating data T -10° +120°C

P 16 bar

Disegno tecnico

Technical drawing

De

C

A

B

E

F

I2

I

I1

A

B

A-B

A-B

D

C-D

E-F

I-I1-I2

lt

DIMENSIONALE

SIZES (mm)

CONNESSIONI

CONNECTIONS

Peso

Weight

(Kg)

De

H

H1

H2

H3

A-B

C-D

E

F

212HP verticale vertical | 16 bar | -10° +120° C | 2014/68/EU PED

500

600

2120

175

690

1690

2”

1”1/4

3/4”

3/8”

160

1000

790

2365

200

725

1725

2”

1”1/4

3/4”

3/8”

280

1500

1000

2310

175

570

1840

2”

2”

3/4”

3/8”

405

2000

1000

2810

175

575

2335

2”

2”

3/4”

3/8”

490

3000

1200

2965

205

715

2425

3”

2”

3/4”

3/8”

620

4000

1430

3110

190

785

2435

3”

2”

3/4”

3/8”

905

5000

1430

3610

190

785

2935

3”

2”

3/4”

3/8”

1055

H

1

H

2

S

e

r

b

a

t

o

i

a

l

t

a

p

r

e

s

s

i

o

n

e

H

i

g

h

p

r

e

s

s

u

r

e

a

i

r

v

e

s

s

e

l

s

H

3

H

A-B

E-F

Alimentazione aria

Air supply

Servizio

Service

C

D

Attacco valvola di sicurezza

I-I1-I2

Apertura d’ispezione

Safety valve connection

Inspection opening

Scarico

Drain

Material: Carbon steel

Coating: External painting RAL 5015 / Hot Dip

Galvanized internal and external / Vitroflex on

internal surface

Fluid: Group 1 and group 2 (hydrogen excluded)

Optional on request: Hand hole 100x150,

Man hole 300x400

Materiale: Acciaio al carbonio

Trattamento: Verniciatura esterna RAL 5015 /

Zincatura a bagno caldo interno ed esterno /

Vitroflex interno

Fluido: Gruppo 1 e Gruppo 2 (escluso idrogeno)

Optional su richiesta: Passa mano 100x150,

Passa uomo 300x400

11
