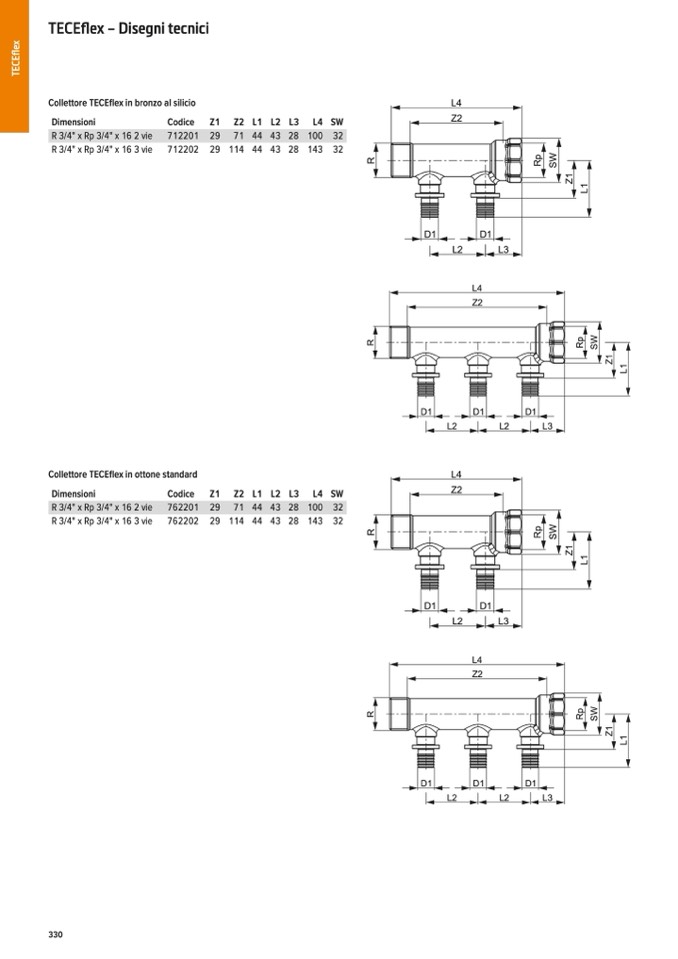

TECEflex – Disegni tecnici

Collettore TECEflex in bronzo al silicio

L4

Dimensioni

R 3/4" x Rp 3/4" x 16 2 vie

R 3/4" x Rp 3/4" x 16 3 vie

Codice

Z1 Z2 L1 L2 L3 L4 SW

Z2

D1

L2

Collettore TECEflex in ottone standard

L4

Z2

L2

Dimensioni

R 3/4" x Rp 3/4" x 16 2 vie

R 3/4" x Rp 3/4" x 16 3 vie

Codice

Z1 Z2 L1 L2 L3 L4 SW

330

712201

712202

29 71 44 43 28 100

29 114 44 43 28 143

32

32

762201 29

762202 29

71 44 43 28 100 32

114 44 43 28 143 32
