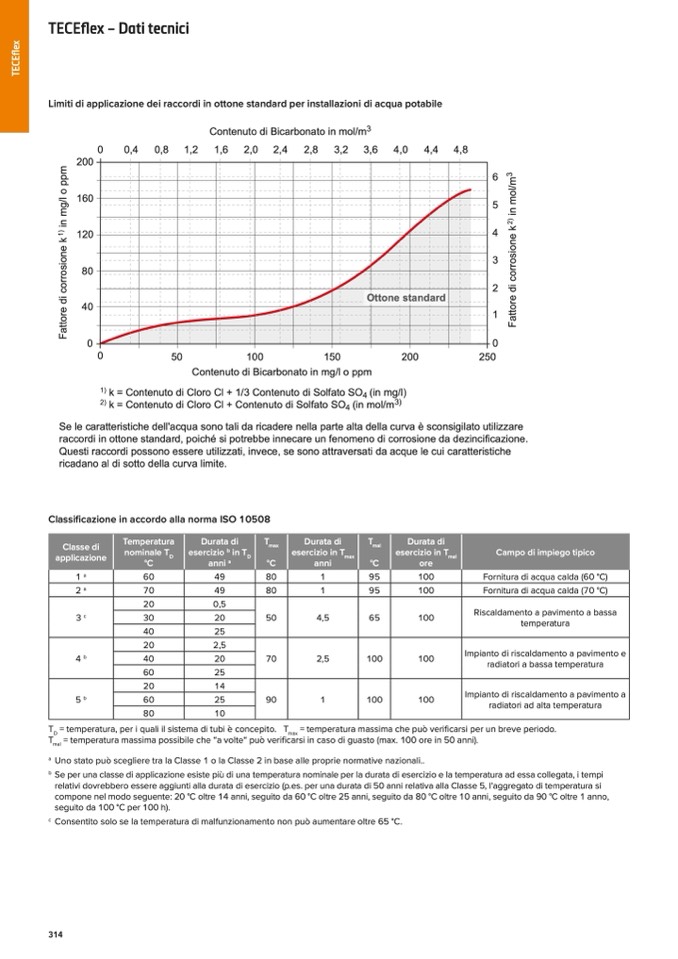

TECEflex – Dati tecnici
Limiti di applicazione dei raccordi in ottone standard per installazioni di acqua potabile
Contenuto di Bicarbonato in mol/m3
0
0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8
200
160
120
80
40
6
5
4
3
2
1
Ottone standard
0
0
0
50
100
150
200
250
Contenuto di Bicarbonato in mg/l o ppm
1)
k = Contenuto di Cloro Cl + 1/3 Contenuto di Solfato SO
4
(in mg/l)
2)
k = Contenuto di Cloro Cl + Contenuto di Solfato SO
4
(in mol/m3)
Se le caratteristiche dell'acqua sono tali da ricadere nella parte alta della curva è sconsigilato utilizzare
raccordi in ottone standard, poiché si potrebbe innecare un fenomeno di corrosione da dezincificazione.
Questi raccordi possono essere utilizzati, invece, se sono attraversati da acque le cui caratteristiche
ricadano al di sotto della curva limite.
Classificazione in accordo alla norma ISO 10508
Classe di
applicazione
Temperatura
nominale T
D
°C
Durata di
esercizio
b
in T
D
anni
a
T
max
°C
Durata di
esercizio in T
max
anni
T
mal
°C
Durata di
esercizio in T
mal
ore
Campo di impiego tipico
1
a
60
49
80
1
95
100
Fornitura di acqua calda (60 °C)
2
a
70
49
80
1
95
100
Fornitura di acqua calda (70 °C)
3
c
20
0,5
50
4,5
65
100
Riscaldamento a pavimento a bassa
temperatura
30
20
40
25
4
b
20
2,5
70
2,5
100
100
Impianto di riscaldamento a pavimento e
radiatori a bassa temperatura
40
20
60
25
5
b
20
14
90
1
100
100
Impianto di riscaldamento a pavimento a
radiatori ad alta temperatura
60
25
80
10
T
D
= temperatura, per i quali il sistema di tubi è concepito. T
max
= temperatura massima che può verificarsi per un breve periodo.
T
mal
= temperatura massima possibile che “a volte“ può verificarsi in caso di guasto (max. 100 ore in 50 anni).
a
Uno stato può scegliere tra la Classe 1 o la Classe 2 in base alle proprie normative nazionali..
b
Seperunaclassediapplicazioneesistepiùdiunatemperaturanominaleperladuratadiesercizioelatemperaturaadessacollegata,itempi
relativi dovrebbero essere aggiunti alla durata di esercizio (p.es. per una durata di 50 anni relativa alla Classe 5, l’aggregato di temperatura si
compone nel modo seguente: 20 °C oltre 14 anni, seguito da 60 °C oltre 25 anni, seguito da 80 °C oltre 10 anni, seguito da 90 °C oltre 1 anno,
seguito da 100 °C per 100 h).
c
Consentito solo se la temperatura di malfunzionamento non può aumentare oltre 65 °C.
